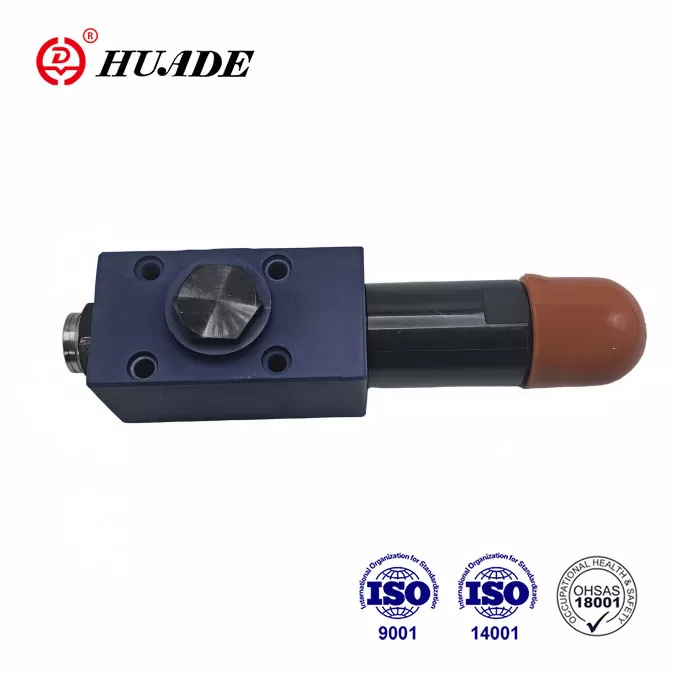

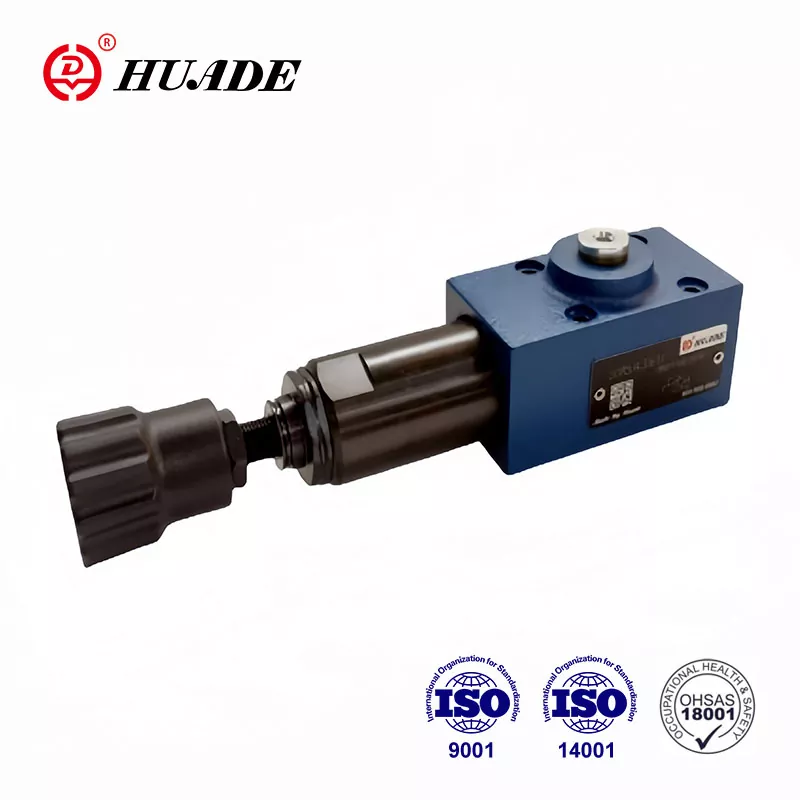

減圧弁 DR6DP

Huafilter は Huade Hydraulic の正規代理店であり、Huade® 減圧弁 DR 6 DP の提供を専門としています。 Huade® 商品は中国で広く市場を持っており、国際基準に完全に準拠しています。 Huade Hydraulic は Rexroth と協力しています。油圧製品の高品質を確保するために、高度な技術と設備を導入しました。 Huade® 圧力バルブは、高品質で低価格のよく知られた製品と競争力があります。

お問い合わせを送信

製品説明

減圧弁 DR 6 DP の主な機能は、システム内の圧力を制御することです。長期にわたる協力関係により、Huade® の DR 6 DP シリーズは同タイプの Rexroth を置き換えることができます。この工場は国家基幹企業であり、中国で一連の名誉証明書と特許を取得しています。 Huade Hydraulic は製品の品質を保証しながら、製品の実用性に重点を置いています。減圧弁の価格が比較的安価です。

減圧弁 DR 6 DP の製品パラメータ

最高使用圧力(Pポート)(MPa)	31.5まで
最大。二次圧力（Aポート）（MPa）	最大2.5; 7.5まで。 15.0まで。 21.0まで。 31.5まで
最高背圧(T(Y)ポート)(MPa)	16まで
最大流量(L/min)	60まで
圧力流体鉱物油	鉱物油（NBR シールの場合）またはリン酸エステル（FPM シールの場合）
粘度範囲(mm²/s)	10～800
圧力流体温度範囲(℃)	-30 ～ +80
汚染度(um)	流体の最大許容汚染度は、NAS 1638 クラス 9 です。
重量(kg)	約1.2

減圧弁 DR 6 DPの製品特長と用途

特徴：

▶ サブプレートの取り付け

▶ 5 つの圧力定格

▶ 4つの調整要素:

。ロータリノブ

。六角止めネジと保護キャップ付き

。ロック可能な目盛付きロータリーノブ

。目盛り付きロータリーノブ

▶ 逆止弁（オプション）

▶ DIN 24 340、フォーム D、ISO 5781、および CETOP - RP 121H への移植パターン

応用：

システム圧力を減圧するには、減圧弁タイプ DR 6 DP を使用します。

減圧弁 DR 6 DP の断面図と記号

バルブ形式 DR 6 DP は、二次側に圧力リリーフ機能を備えた 3 方直動減圧弁です。

二次圧力は圧力調整要素(4)によって設定されます。停止時には、バルブは通常開いており、圧力流体はポート P からポート A に妨げられることなく流れることができます。同時に、ポート A の圧力は、制御ライン (6) を介して、圧縮側の反対側のスプール領域に存在します。スプリング(3)。ポート A の圧力が圧縮スプリング (3) で設定された圧力レベルを超えると、制御スプール (2) が制御位置に移動し、ポート A の設定圧力を一定に保持します。

制御油とパイロット油は制御ライン (6) を介してポート A から取られます。

アクチュエータにかかる外力によりポート A の圧力がさらに上昇すると、制御スプール (2) は圧縮スプリング (3) に向かってさらに移動します。

これにより、ポート A で制御スプール (2) の制御ランド (8) を経由してタンクに至る流路が開きます。その後、圧力のさらなる上昇を防ぐために、十分な圧力流体がタンクに流れます。

スプリングチャンバー (7) は常にポート T(Y) を介して外部のタンクに排出されます。

ポート A からポート P への自由な戻り流のために、オプションの逆止弁 (5) を取り付けることができます。

圧力計接続 (1) により、バルブの二次圧力を監視できます。

DR 6 DP 1-50B の構造
