バルブサンドイッチプレートZ1を確認してください

中国の油圧伝播および制御技術の大手メーカーとして、HuadeはRexrothの最先端の技術を組み込んでいます。 Huade®チェックバルブZ1Sは、Rexrothが提供するZ1Sシリーズを完全に置き換えることができます。費用対効果が高いです。 Huadeは、ISO9001、ISO14001、およびISO45001を通過しました。 Huade®CartridgeValve Z1Sは、信頼性の高いパフォーマンスを持っています。中国の古い国民ブランドです。このラインの同様の製品よりも、テクノロジーがより高度であり、耐久性があります。

チェックバルブサンドイッチプレートZ1の製品パラメーター

チェックバルブサンドイッチプレートZ1の製品機能と適用

特徴：

▶垂直スタッキングアセンブリで使用するサンドイッチプレートバルブ

▶8異なる分離関数

応用：

このチェックバルブサンドイッチプレートタイプZ1Sは、垂直スタッキングの設置に使用されます。

4.分割、セクション、チェックバルブサンドイッチプレートZ1のシンボル

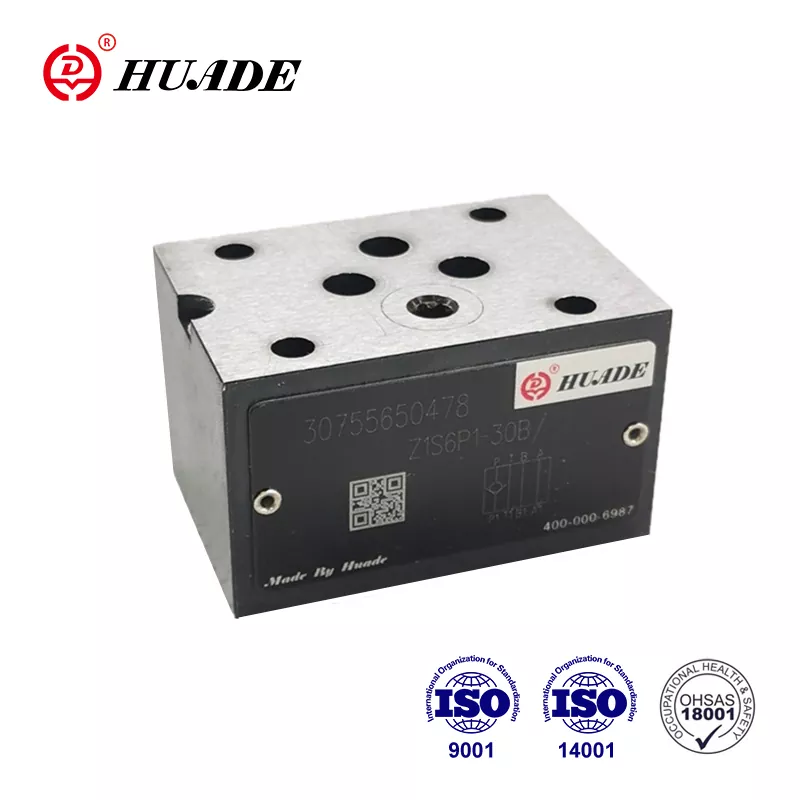

Z1Sバルブは、サンドイッチプレート設計の直接操作チェックバルブです。これは、一方向のリークフリークロージャーに使用され、カウンター方向にフリーフローを可能にします。このバルブタイプには、ポペット（3）とハウジング（1）の間に金属シールがあります。 Z1Sタイプのバルブのチェックは、10.0 MPaを超える動作圧力と4 m/s以上の流速を持つアプリケーションに特に適しています。

チェックバルブサンドイッチプレートZ1の通知

1。液体をろ過する必要があります。最小フィルターの細かさは20°です。

2。タンクは密閉されており、エアフィルターを空気の入り口に設置する必要があります。

3。工場を離れるときにサブプレートのない製品、必要に応じて、特別に注文してください。

4.バルブ固定ネジは高強度レベルでなければなりません（クラス10.9）。サンプルブックにリストされているパラメーターに従って、選択して使用してください。

5。バルブにリンクされた表面の粗さは、0.8に必要です。

6。交尾部品の表面仕上げは、0.01/100mmに必要です。
