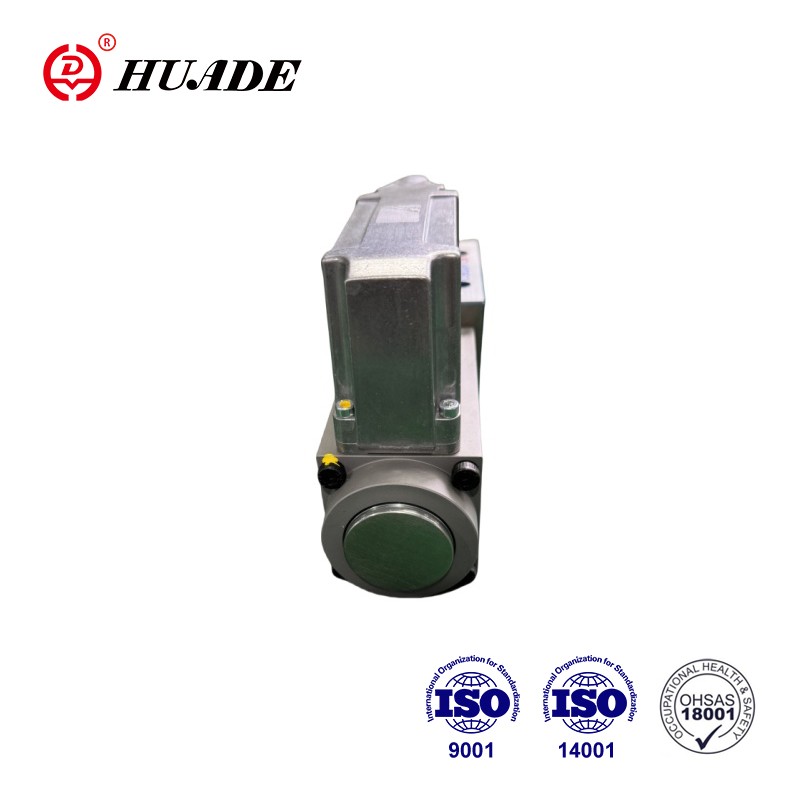

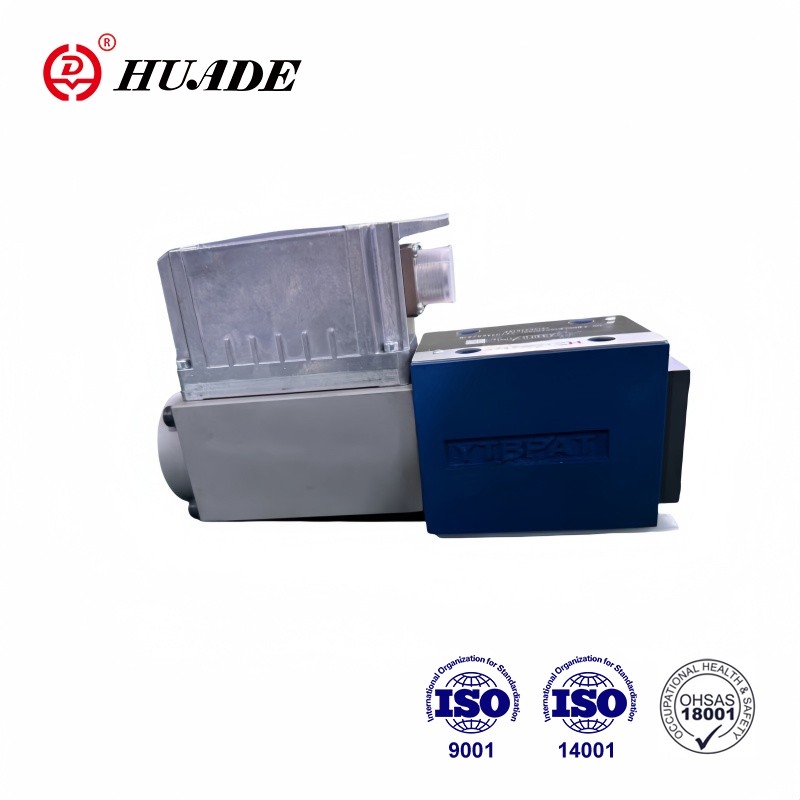

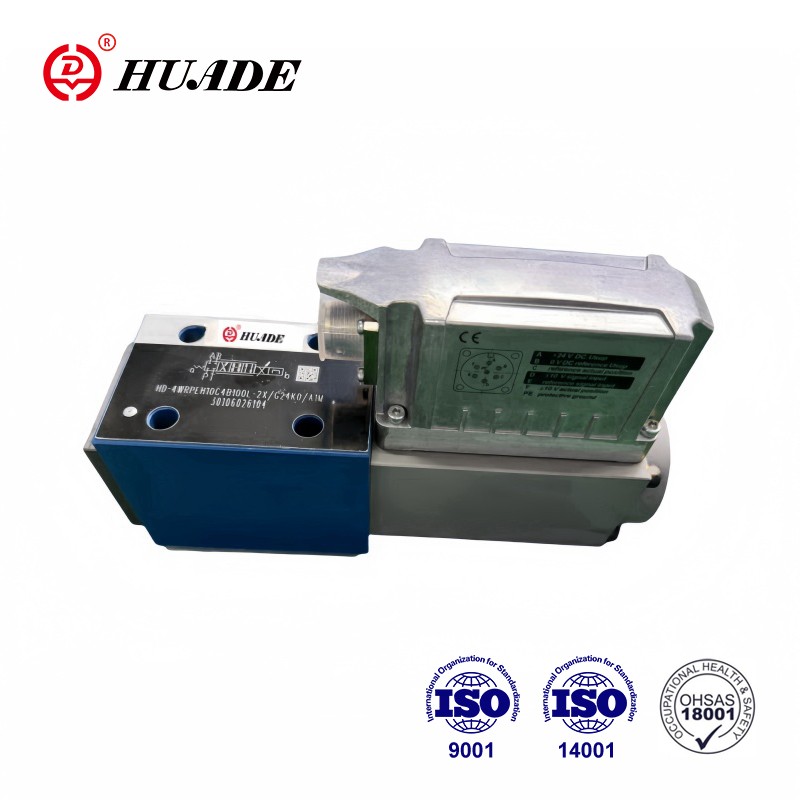

比例サーボ弁 4WRPEH-2X

このバルブ 4WRPEH-2X は、デジタル軸コントローラとフィールドバス インターフェイスを統合した直動式サーボ比例弁です。サイズ 6 とサイズ 10 の 2 つのサイズがあります。4WRPEH-2X はサブプレートが取り付けられています。 4WRPEH-2X に統合された電子コンポーネントは、指定された制御値と実際の位置値を比較します。 Huade の比例サーボバルブは、高性能と低価格により、お客様から高い評価を得ています。

比例サーボ弁 4WRPEH-2X の製品パラメータ

比例サーボ弁 4WRPEH-2Xの製品特長と用途

特徴：

▶サーボ品質制御ピストンおよびスリーブを備えた直接制御制御バルブ NG6 および NG10

▶片側操作、スイッチオフ時の4/4フェールセーフ位置

状態：

-- 統合されたデジタル軸制御機能 (IAC-R):

●体積流量制御

●位置制御

●圧力制御

●p/Q関数

●リリース位置/圧力と位置/

電力規制:

●NC機能（単体運転可能）

-- 目標値と実際の値のアナログおよびデジタル インターフェイス

● 4 x アナログセンサー (+/-10 V または 4..20 mA) または

● 1 x 測長システム (1Vss または SSI) と 2 つのアナログ

センサー:

--setpoint プリセット/実際値フィードバック アナログ (電流または電圧) またはフィールドバス経由

-- アナログ/デジタル入力/出力を構成可能

-- オプションの CANopen、MODBUS、EtherNET/IP、EtherCAT、PROFINET およびその他のバス プロトコルを、主流の PLC、コントローラ、または上位コンピュータ通信で使用できます。

応用：

比例サーボ弁 4WRPEH-2X の機能は、統合された電子コンポーネントが指定された制御値と実際の位置値を比較することです。

比例方向切換弁4WRKE-3Xの断面図と記号

構造：

バルブには主に次のようなものがあります。

▷制御ピストンとサーボ品質スリーブを備えた直接制御制御バルブ(1)

バルブコア変位フィードバック付き比例電磁石 (2)

▷アナログおよびデジタルセンサーインターフェースおよびフィールドバス接続を備えた統合デジタル軸コントローラー (3)

バルブ機能:

制御偏差の場合、コイルが作動します。コイルの磁力の変化によるものです。 contro1 バルブコアは調整用のスプリングに抵抗します。バルブのスプールストロークと過電流断面積。指令信号に正比例します。プリセット制御値が 0 の場合、電子要素。コントロールバルブコアを調整してスプリング力に抵抗し、中心位置に移動します。非アクティブ状態では、スプリングがバルブコアを駆動して、

フェイルセーフの位置にあります。

--モーション軸コントローラは以下の制御機能を実装します。

・体積流量制御

・位置制御

・圧力/力制御

・リリース位置・圧力、位置・力制御

-- コマンド値は、アナログ インターフェイス (X1) 経由で入力することも、バス インターフェイス X4 経由で入力することもできます。

-- 実際の値は、アナログ インターフェイス (X1) を通じて読み取るか、バス インターフェイス X4 を通じて取得できます。

-- バス経由で制御パラメータを設定可能

--故障診断

統合された電子コンポーネントにより、次のような障害状態での制御が可能になります。コイルが電力を失い、制御バルブコアがフェールセーフ位置に戻ります。

•停電

・バルブコア変位センサー断線故障

・通信障害

•4-20mAコマンド信号断線故障

・外部変位センサーの故障

・外部変位センサーの故障

のパッケージ 比例方向切換弁 4WRKE-3X
