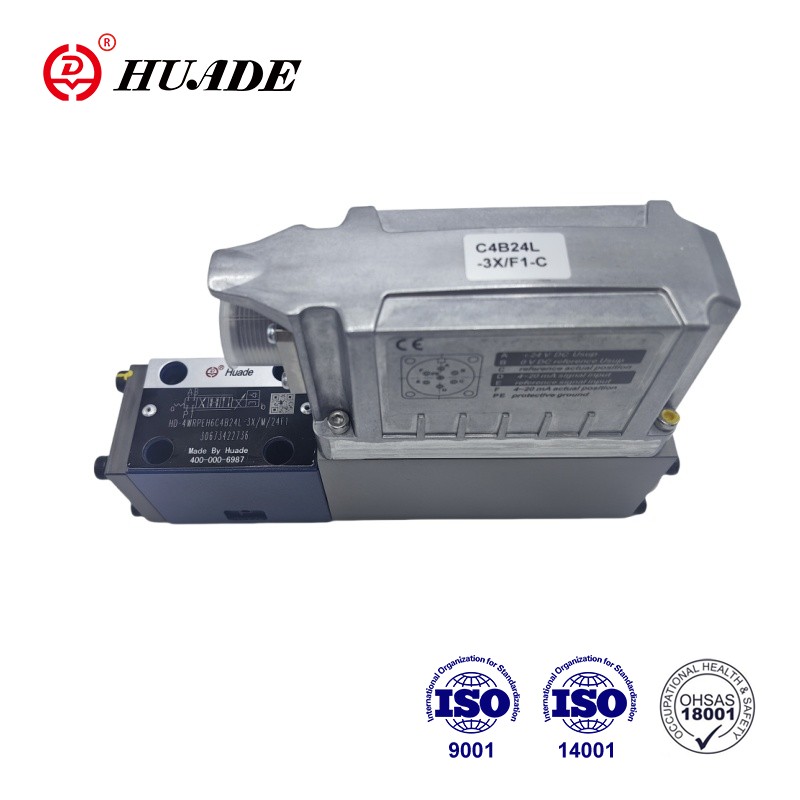

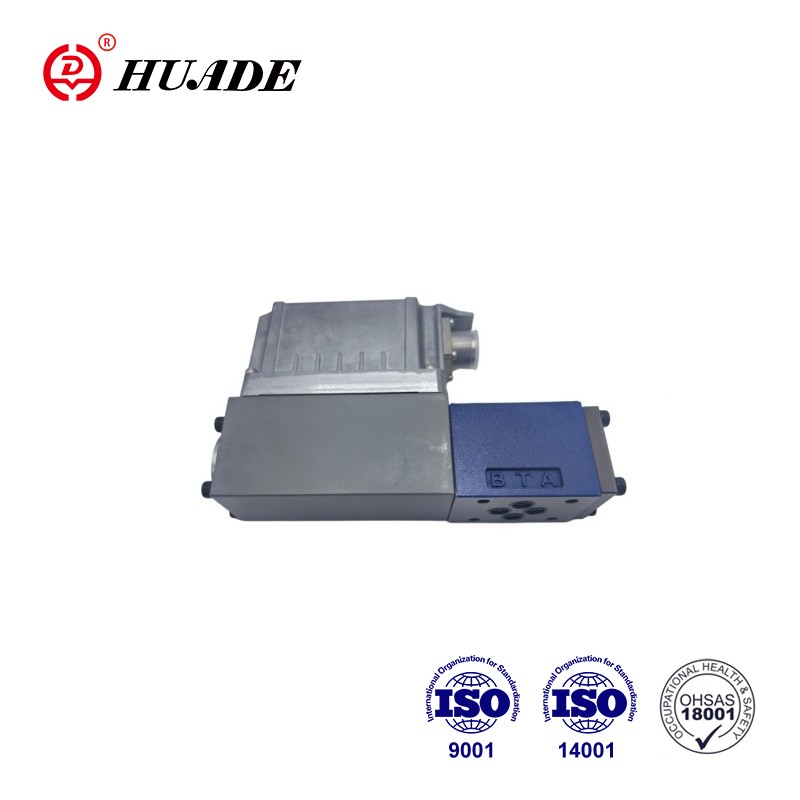

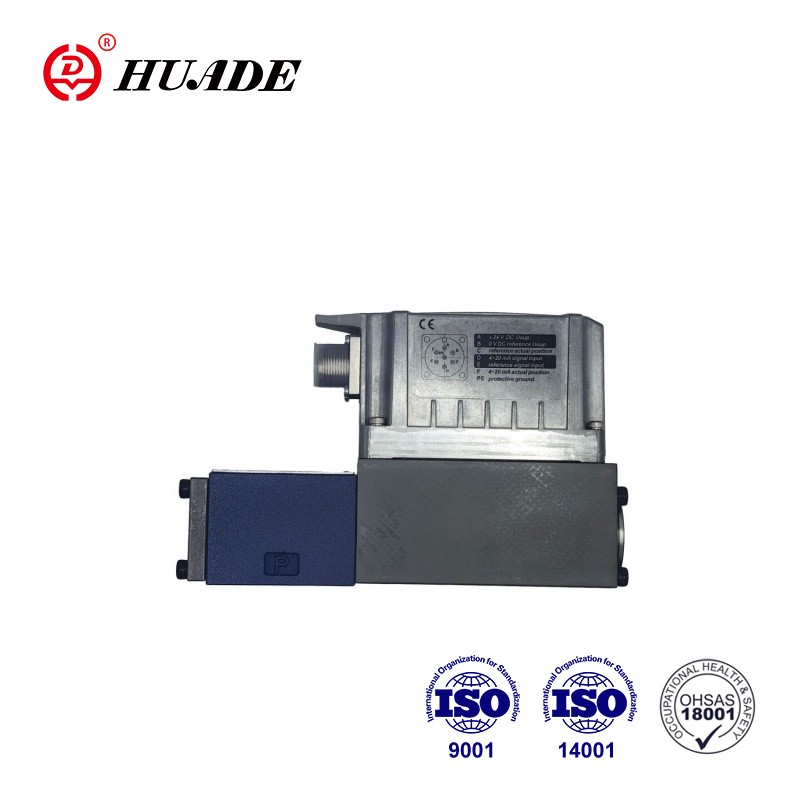

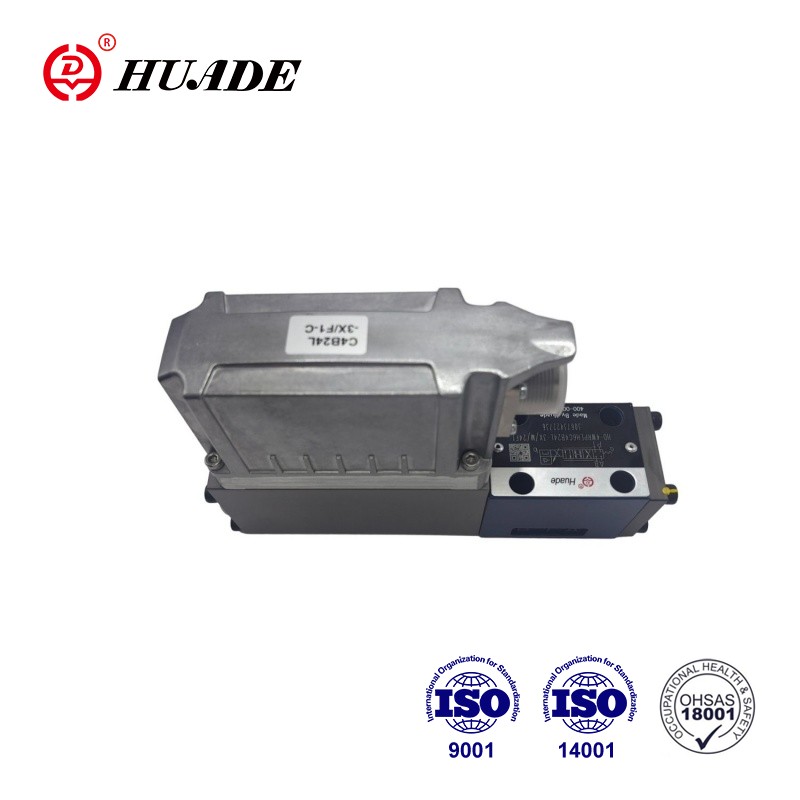

タイプ4WRPEH 6-3Xのバルブは、電気位置フィードバックと統合エレクトロニクス（OBE）を備えた直接的な動作方向制御バルブです。比例方向サーボバルブ4WRPEH 6-3Xは、比例技術とサーボテクノロジーを組み合わせた高精度制御バルブです。 4WRPEH 6-3Xは、さまざまなプロセスフローと機器の操作を制御するために、石油、化学、冶金、およびその他の産業の油圧システムなど、さまざまなプロセスフローや機器操作で広く使用されています。
| 技術データ | ||
| 一般的な | ||
| 接続の種類 | サブプレートの取り付け | |
| 移植パターン | ISO 4401-03-02-05 | |
| 体重（kg） | 2.9 | |
| 設置位置 | どれでも | |
| 周囲温度範囲（°C） | –20…+60 | |
| 輸送温度（°C） | –30…+80 | |
| 最大ストレージ時間（年） | 1 | |
| 最大相対湿度（凝縮なし）（％） | 95 | |
| EN 60529に従って保護クラス | IP65（適切で正しく取り付けられた交配コネクタが使用される場合） | |
| 最大表面温度（°C） | 150 | |
| EN ISO 13849（Years）によるmttfd値 | 150（詳細については、データシート08012を参照してください） | |
| DIN EN 60068-2-6によるサインテスト | ▶減衰プレートなし | 10 ... 2000 Hz /最大10 g / 10サイクル / 3軸 |
| ▶減衰プレートで1） | 10 ... 2000 Hz /最大10 g / 10サイクル / 3軸 | |
| 60068-2-64のDINへの騒音テスト | ▶減衰プレートなし | 20…2000 Hz / 10 GRMS / 30 gピーク / 30分。 / 3軸 |
| ▶減衰プレートで1） | 20 ... 2000 Hz / 10 grms / 30 gピーク / 24 h / 3軸 | |
| DIN EN 60068-27による輸送ショック | ▶減衰プレートなし | 15 g / 11 ms / 3ショック / 3軸 |
| ▶減衰プレートで1） | 15 g / 11 ms / 3ショック / 3軸 | |
| Din En 60068-27によるとショック | ▶減衰プレートで1） | 35 g / 6 ms / 1000ショック / 3軸 |
| 適合 | ▶ce EMCディレクティブ2014/30/EUによると、 | および61000-6-2および61000-6-3 |
| ▶ROHS指令 | 2011/65/EU | |
| 油圧 | ||||||
| 最大動作圧力 | ▶ポートA、B、P（バー） | 350 | ||||
| ▶ポートT（バー） | 250 | |||||
| 油圧液 | 7ページの表を参照してください | |||||
| 粘度範囲 | ▶推奨（mm2/s） | 20…100 | ||||
| ▶最大許容（mm2/s） | 10…800 | |||||
| 油圧液温度範囲（飛行スルー）（°C） | -20…+70 | |||||
| 油圧液の最大許容程度の汚染程度。 ISO 4406（c）による清潔さのクラス | クラス18/16/13 3） | |||||
| 定格フロー（コントロールエッジあたり35バー）4）（L/min） | 4 | 12 | 15 | 24/25 | 40 | |
| 失敗への移行に関する使用の制限（∆P） | ▶シンボルC3、C5、C（bar） | 350 | 350 | 350 | 350 | 160 |
| ▶シンボルC1、C4（bar） | 350 | 350 | 280 | 250 | 100 | |
特徴：
▶信頼性 - 実証済みの堅牢なデザイン
▶安全 - スイッチオフ条件でのコントロールスプールのフェイルセーフ位置
▶エネルギー効果 - パイロットオイルの需要はありません
▶高品質 - サーボ品質のスプールとスリーブをコントロールする
▶柔軟性 - 位置、速度、および圧力制御に適しています
▶正確 - 高い応答感度と小さなヒステリシス
▶IO-Linkインターフェイス、オプション。 IO-Linkを使用したバルブの使用は、EN 13849-1に従って、カテゴリ3、PL Dまでのシャットオフ要素として使用します。
応用：
比例方向サーボバルブ4WRPEH 6-3Xは、産業自動化、風力タービン、工作機械制御、エンジニアリング機械、航空宇宙、造船、海洋工学の分野で広く使用されています。
設定
HD-4WRPEHの高応答バルブは、主に次のもので構成されています。
▶コントロールスプールとサーボ品質の袖付きバルブハウジング（1）
▶位置トランスデューサーを使用したソレノイドをコントロールする（2）
（オプションで電子保護膜（5））
▶オンボードエレクトロニクス（OBE）（3）アナログまたはIOリンクインターフェイス（4）
プレート（6））
関数
統合された電子機器（OBE）は、指定されたコマンド値を位置の実際の値と比較します。制御偏差の場合、脳卒中ソレノイドが活性化されます。ソレノイド力の変化により、コントロールスプールはスプリングに対して調整されます。ストローク/コントロールスプール断面は、コマンド値に比例して制御されます。コマンド値が0のプリセットの場合、電子機器はスプリングに対してコントロールスプールを中央の位置に調整します。非アクティブ化状態では、スプリングは最大になり、バルブはフェールセーフ位置にあります。
安全機能（IO-Link Shut-off）
IO-Linkマスター（クラスBポート）、ピン2および5の供給電圧をシャットオフすることにより、IO-Linkバルブを安全にオフにすることができます。供給電圧のシャットオフ後、バルブの制御スプールはフェールセーフ位置に設定されます。安全シャットダウンの油圧前提条件も保証するには、コントロールスプール/スリーブの重複も考慮する必要があります。
シンボルC3、C5、C4、およびC1によって十分なオーバーラップが保証されます。
安全なシャットオフはIOリンクバルブの一部ではなく、機械の安全な設計を考慮する必要があります。
ソレノイドシャットオフを制御します
次のエラーの場合、コントロールソレノイドは統合されたエレクトロニクス（OBE）によってエクセル化され、コントロールスプールはフェイルセーフ位置に設定されます。
▶最小供給電圧を下回る
▶インターフェイス「F1」でのみ：
- 2 mAの最小電流コマンド値を下回る（コマンド値ラインのケーブルブレイク（現在のループ）を含む）
▶インターフェイス「L1」でのみ：
- 非アクティブ、通信中断（ウォッチドッグ）を有効にする
- 内部IOリンクエラーの場合
▶インターフェイス「C6」でのみ：
- さらに、非アクティブをリリースします
減衰プレート「D」
減衰プレートは、オンボードエレクトロニクス（周波数> 300 Hz）の加速振幅を減らします。
知らせ：
主に低頻度の励起を伴うアプリケーションには、減衰プレートの使用は推奨されません
エレクトロニクス保護膜 "-967"
統合された電子機器（OBE）のハウジングにおける凝縮液形成を防ぐために、電子機器保護膜（5）を使用できます。
周囲の空気湿度が高く、環状温度変化が大きい（屋外など）、産業標準以外の条件を使用することをお勧めします。
のシンボル 比例方向サーボバルブ4WRPEH 6-3X
