▶ DIN 24 340、フォーム D、ISO 5781、および CETOP - RP 121H への移植パターン
応用:
システム圧力を減圧するには、減圧弁タイプ DR 6 DP を使用します。

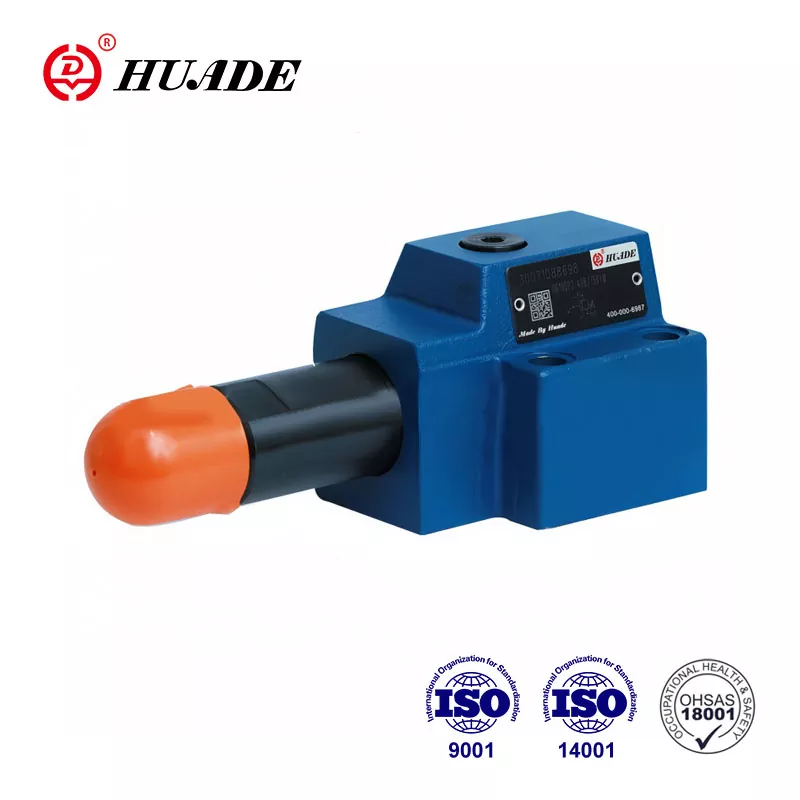

減圧弁 DR 6 DP の断面図と記号
バルブタイプ DR 10 DP は、減圧側に圧力リリーフ機能を備えた 3 方設計の直動バルブです。
圧力設定は圧力設定要素 (1) によって行われます。
静止状態では、バルブは通常開いており、流体はポート B からポート A に妨げられることなく流れることができます。ポート A の圧力は、制御ライン (4) を介してスプール (2) の端にも存在し、圧縮スプリングに対向します ( 3)。ポートAの圧力がスプリング(3)に設定された圧力レベルに達すると、スプール(2)が制御位置に移動し、ポートAの圧力を一定に保持します。
バルブを制御する流体は、制御ドリルを介してポート A から取られます。
外力によりポート A の圧力がさらに上昇すると、スプール (2) は圧縮スプリング (3) に向かってさらに移動します。
