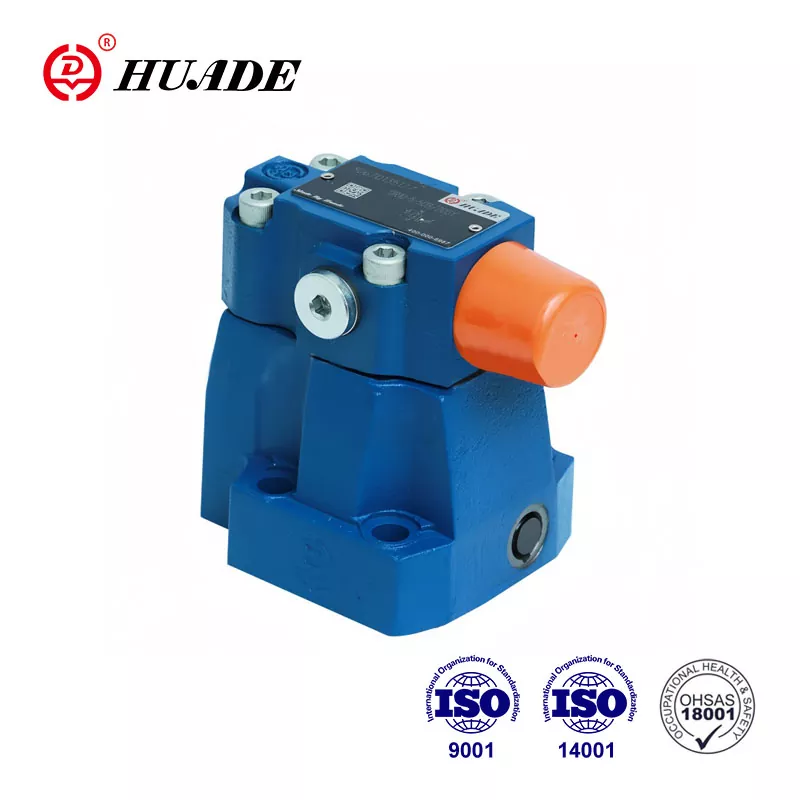

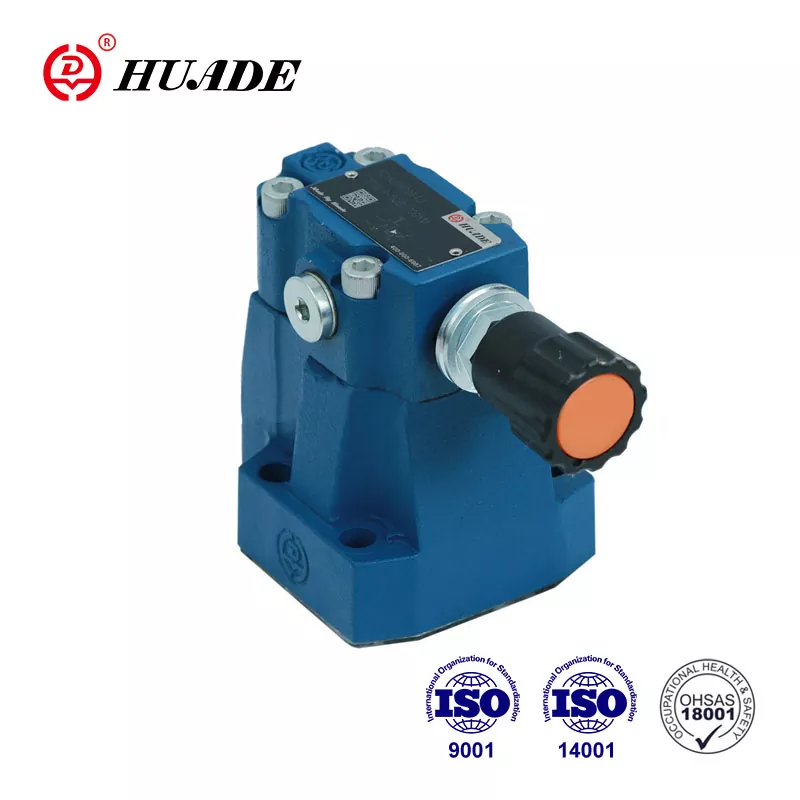

減圧弁 DR20

当社は、Huade® 減圧弁 DR 20 の供給を専門とするサプライヤーです。Huade Hydraulic は中国の主要な国営企業です。設計、製造、サービスを専門とする大規模な国有企業です。その製品は世界中に輸出されています。 Rexroth との 2 回の長期技術協力交換を通じて、Huade® 油圧バルブは性能において Rexroth と互換性があります。相対的に言えば、価格は比較的安いです。

お問い合わせを送信

製品説明

圧力制御にはDR20型減圧弁を使用します。 Rexroth の高度な技術と世界中の最先端の製造設備を導入することにより、Huade® 減圧弁は高品質かつ低価格を実現しています。 Huadeは中国の有名な国家ブランドであり、その製品はエンジニアリング機械、水利、工作機械、石油、石油化学などの多くの分野で広く使用されています。

減圧弁 DR 20 の製品パラメータ

Bポート入口圧力（MPa）	31.5まで
Aポート出口圧力（MPa）	5.0、10.0、20.0、31.5まで
背圧、ポート Y (MPa)	31.5まで
最大流量(サブプレート取付時)(L/min)	DR10		DR20
	150		300
最大。流量 (ねじ接続) (L/min)	DR10	DR15	DR20	DR25
	150	300	300	400
流体	ミネラルオイル（NBRシール用）またはリン酸エステル（FPMシール用）
流体温度範囲(℃)	-30 ～ +80
粘度範囲(mm²/s)	10～800
汚染の愛しい人	最大許容度流体の汚染 NAS 1638.クラス 9
特性曲線（v=41mm2/s、t=50℃で測定）

減圧弁DR20の製品特長と用途

特徴：

▶ サブプレートの取り付け

▶ ねじ接続の場合

▶マニホールド取付用

▶ 4つの調整要素:

。ロータリノブ

。六角スリーブと保護キャップ付き、

。ロック可能な目盛付きロータリーノブ

。目盛り付きロータリーノブ

▶ 4圧力設定オプション逆止弁（サブプレート取付用バルブのみ）

応用：

パイロット減圧弁ＤＲ２０はシステム内を減圧するためのものである。

減圧弁DR20の断面図と記号

圧力バルブ DR 20 タイプはパイロット操作の減圧バルブで、二次回路から制御されます。それらは基本的に、メインスプールインサート(3)を備えたメインバルブ(1)と圧力調整エレメントを備えたパイロットバルブ(2)で構成されています。

静止状態では、バルブは開いており、流体はメインスプールインサート (3) を介してポート B からポート A に自由に通過できます。

ポート A に存在する圧力はメインスプールの下側に作用します。同時に、メインピストン (3) のバネ負荷側のオリフィス (4) およびポート (5) を介して、パイロットバルブ (2) 内のボール (6) に圧力が作用します。同様に、オリフィス (7)、制御ライン (8)、逆止弁 (9)、オリフィス (10) を介してボール (6) に作用します。スプリング (11) の設定に従って、ボール (6) の前方、ポート (5) およびスプリングチャンバー (12) 内の圧力が増大し、制御ピストン (13) を保持します。

オープンポジション。ポート A の圧力がスプリング (11) で設定された値を超えてボール (6) が開くまで、流体はメインスプールインサート (3) を介してポート B からポート A に自由に流れることができます。

ピストン (13) が閉位置に移動します。

ポート A の圧力とスプリング (11) で設定された圧力との間のバランスが達成されると、所望の減圧が達成されます。スプリングチャンバー (14) からタンクへのパイロットオイルの排出は、制御ライン (15) を介して外部で行われます。

オプションの逆止弁 (16) を取り付けることで、ポート A からポート B への自由な戻り流を実現できます。

圧力計接続部 (17) により、ポート A の減圧を監視できます。

サブプレート取付型 DR 20...50B の構造
