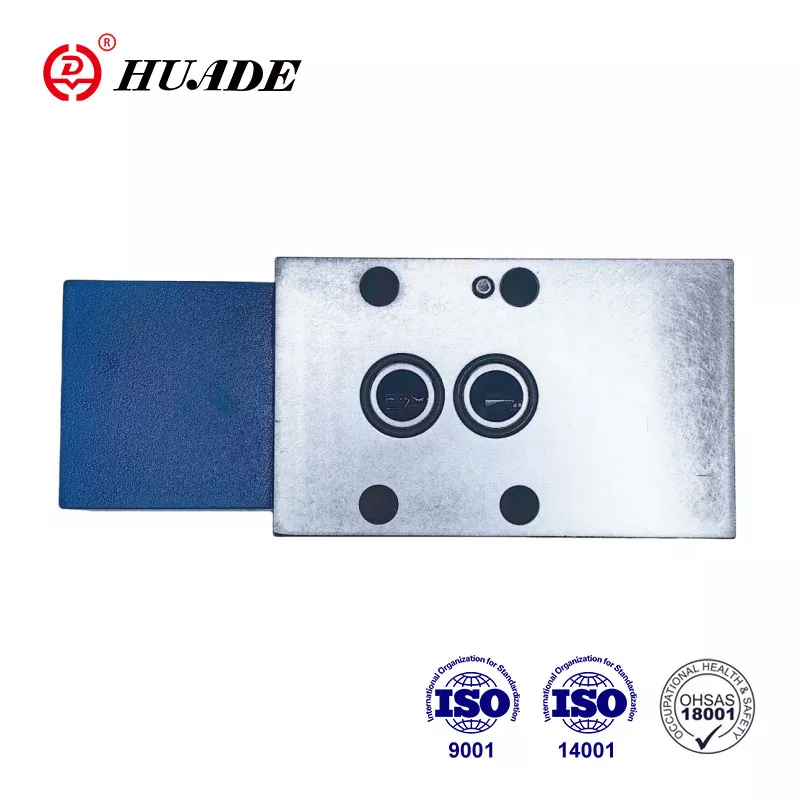

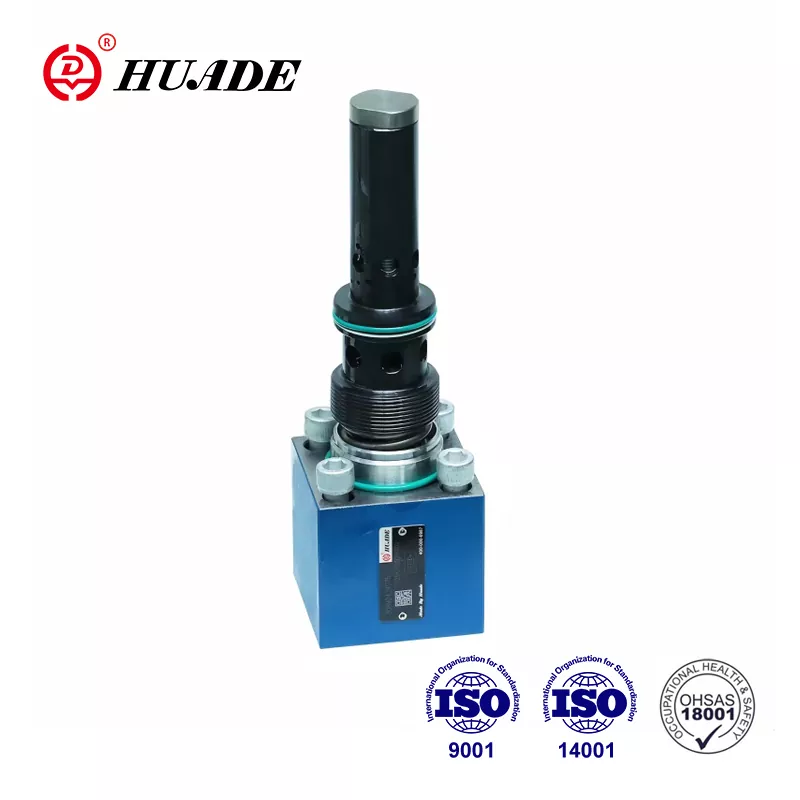

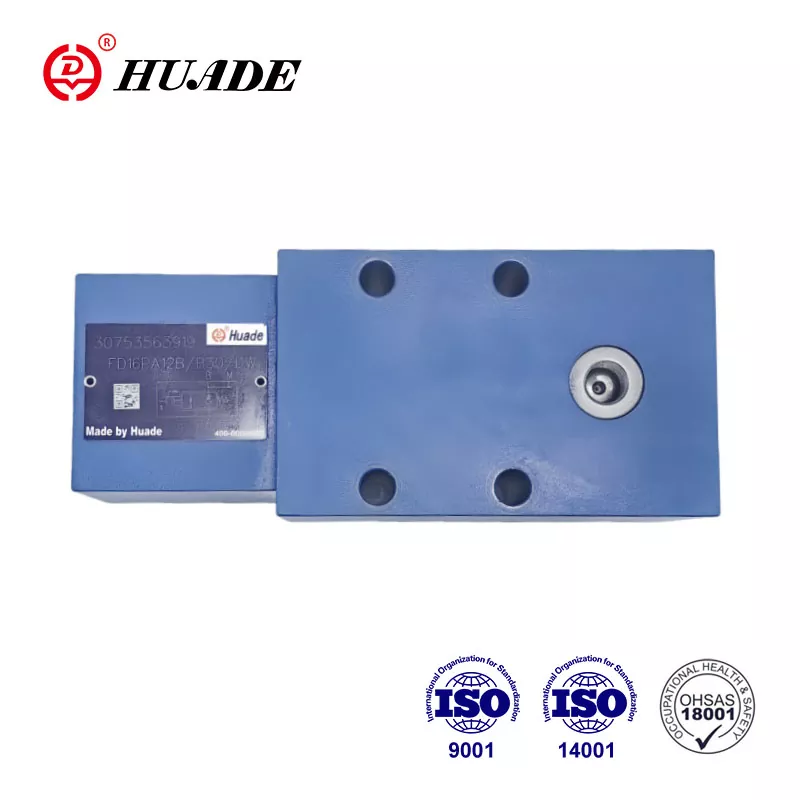

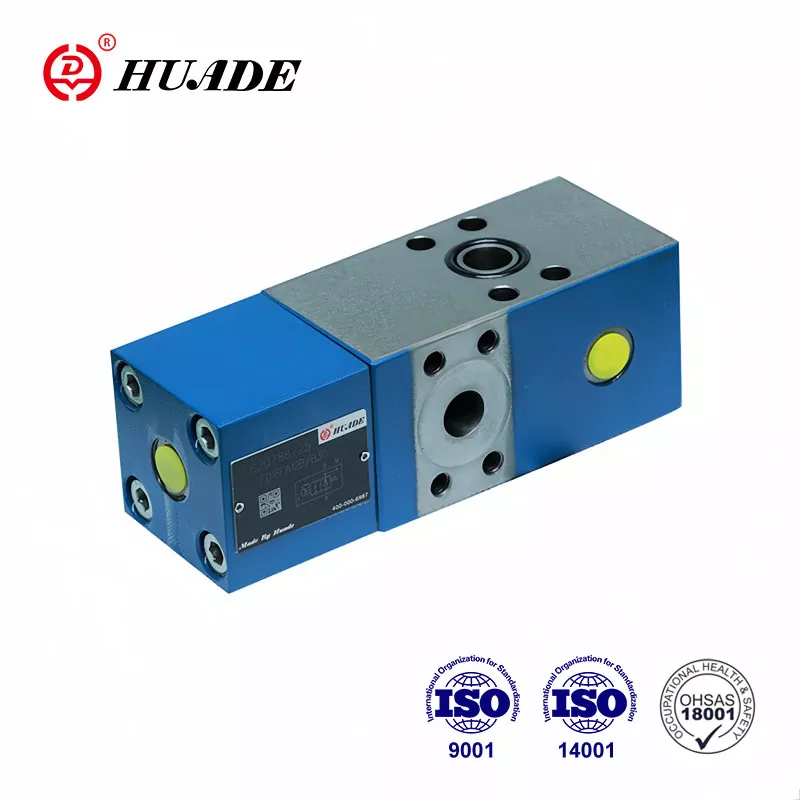

Check-Q-Meter Valve FD 25は特別なバルブデバイスであり、主に油圧システムのフローバランスを維持し、システムの安定した動作を確保するために使用されます。 Huade®FD25 Check-Q-Meter Valvesが幅広いユーザーの信頼を獲得する理由は、主に高品質で比較的低いためです。標準のカートンパッケージング、木製のボックスパッケージ、合板ボックスパッケージ、プラスチック防水包装など、製品のパッケージをカスタマイズできます。
|
動作圧力、ポートA、X（MPA） |
31.5まで |
|
動作圧力。ポートB（MPA） |
42へ |
|
パイロット圧力、ポートX（フロー制御範囲）（MPA） |
Min.2to3.5、Max.31.5 |
|
亀裂圧力、AからB（MPA） |
0.2 |
|
二次圧力緩和バルブ（MPA）の圧力の設定 |
40まで |
|
フロー（l/min） |
80（size12）200（size16） |
|
事前開始の面積比 |
ポペットシートエリア/パイロットスプールのエリア= 1/20 |
|
圧力流体温度範囲（℃） |
-30〜+80 |
|
粘度範囲（mm²/s） |
10〜800 |
|
圧力液 |
ミネラルオイル（NBRシール用）、またはリン酸エステル（FPMシール用） |
特徴：
▶DIN 24 340への移植パターン、D、ISO 5781およびCETOP -RP 121H
▶パイロット操作チェックバルブ、リークフリー。 Check-Q-Meterは、シリンダーを使用してアクチュエーターQ1の反対側に向けられているフローに関連して戻るフローQ2を制御します。面積比（Q2 =Q1φ）を考慮する必要があります。
▶バイパスバルブ、反対方向のフリーフロー
▶オプションの組み込みセカンダリ圧力緩和バルブ（フランジ接続を備えたバルブのみ）。
応用：
Check-Q-Meters Valves FD25は、油圧システムで使用され、負荷とは無関係に油圧モーターとシリンダーの速度に影響を与えます（逃げるのを防ぎます）。さらに、パイプバーストの安全性のための孤立した機能があります。
Check-Q-Meterは、基本的にハウジング（1）、メインポペット（2）、パイロットパート（3）、パイロットスプール（4）、減衰スプール（5）、パイロットダンピング（6）で構成されています。
FD Check-Q-Meterバルブの構造
FD Check-Q-Meter Valveのシンボル
回路の例
注記：
同期と同じ圧力を保証できないため、2つのチェックQメートルを使用するために、機械的に強制される2つのシリンダーを制御することはできません。
したがって、シリンダーには2つのパイロット操作チェックバルブを装備する必要があります。Check-Q-Meterは共通のラインに取り付けられています。
この場合、負荷圧力は20MPAを超えてはなりません！
