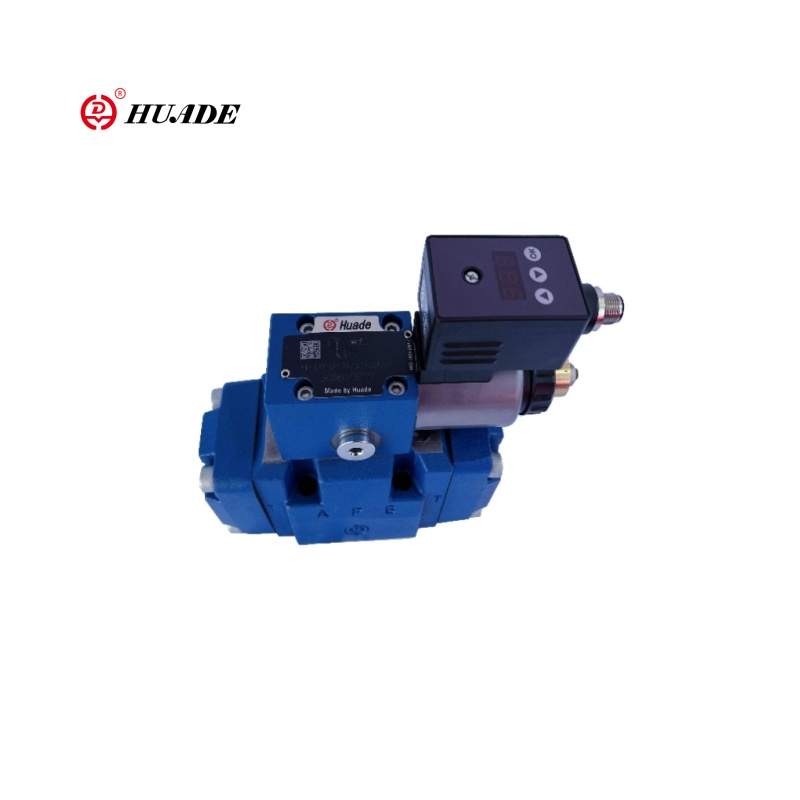

3DREM-7Xは、3方向パイロット操作の比例圧力低下バルブです。 3DRE/3DREEシリーズと比較してください。比例圧力低減バルブ3DREM-7Xには、センサーまたは通信インターフェイスがより良くなります。 Valve 3DREM-7Xのコア機能は、電気的比例的な方法で出口圧力を制御することです。 3方向構造（P→A、A→T）を介して圧力調節 +荷降ろしを達成できます。比例圧力低下バルブ3DREM-7Xは、高精度および高ダイナミック油圧制御システムに適しています。
| 技術データ | |||
| 一般的な | |||
| サイズng | 10 | 16 | |
| 重量kg | タイプ3DREおよび3DREM | 7.5 | 10.3 |
| タイプ3dreeおよび3dreme | 7.6 | 10.4 | |
| 設置位置 | いずれも、できれば水平です | ||
| ストレージ温度範囲℃ | -20〜+80 | ||
| 周囲温度範囲℃ | タイプHD-3DREおよびHD-3DREM | -20〜+70 | |
| タイプHD-3DREEおよびHD-3DREME | -20〜+50 | ||
特徴：
▶3ウェイバージョン
▶回転可能なコイルを使用した比例ソレノイドによる動作
▶サブプレートマウント用
▶ISO 4401による移植パターン
▶最大圧力制限、オプション
▶単一のソースからのバルブと制御電子機器
▶統合エレクトロニクス（OBE）（タイプHD-3DRE（M）E）：
- コマンド値の圧力特性曲線の耐性はほとんどありません
▶外部制御電子機器（タイプHD-3DRE（M）
▶線形コマンド値圧力特性曲線
応用：
比例圧力低下バルブ3DREM-7Xは、特に次の場合に、高精度、高ダイナミック、インテリジェントな油圧システムに適しています。電気比例調節 +高速荷降ろし、PLC/PIDコントローラーと統合された自動化された生産ラインを必要とする場合、ハーシュ環境で信頼できる制御を実現できます（高温、高温、式）。
関数、セクション
バルブタイプ3DRE（M）および3DRE（M）Eは、アクチュエータの圧力制限を伴うパイロット操作の3方向圧力低下バルブです。
これらは、システム圧力の還元（PからA）および制限（A〜T）に使用されます。
設定
バルブは、2つの主要なアセンブリで構成されています。
▶比例ソレノイド（2）を備えたパイロット制御バルブ（1）、オプションでは最大圧力制限（15）
▶メインバルブ（3）メインコントロールスプール（4）
関数
▶パイロット制御バルブ（1）を介してポートAで削減される圧力の値に依存する設定。
▶抑制されたポートPを使用すると、スプリング（5）および（6）がメインコントロールスプール（4）をその中心位置に保持します。
このようにして、アクチュエータでの起動ジャンプが防止されます。
▶パイロット液は、流れコントローラー（8）を介して、コントロールチャンバー（11）を介してスロットルギャップ（9）を介して、ライン（10）を介してポートYに流れます。この接続は、ゼロ圧力でタンクに導かれます。
圧力削減
▶コマンド値の関数としてのコントロールチャンバー（11）のパイロット圧力の蓄積。
▶スプリングチャンバー（13）のノズル（12）と右へのメインコントロールスプール（4）の動きを介した圧力の蓄積。
油圧液はPからAに流れます
▶ポートAのアクチュエータ圧力は、スプリングチャンバーで利用できます（14）。
▶ポートAの圧力の上昇パイロット制御バルブ（1）のセット圧力により、メインスプール（4）が左に移動します。ポートAの圧力は、パイロット制御バルブのセット圧力とほぼ同じです（1）。
圧力制限
▶ポートAの圧力がパイロット制御バルブ（1）のセット圧力を超えると、メインコントロールスプール（4）がさらに左に移動します。
▶これにより、AからTへの接続が開き、ポートAの保留中の圧力が設定コマンド値に制限されます。
タイプHD-3DREEおよびHD-3DREME（統合エレクトロニクス（OBE）を使用）
機能とセットアップに関しては、これらのバルブは、HD-3DREおよびHD-3DREMのタイプに対応しています。パイロット制御バルブでは、さらに制御電子機器を備えたハウジング（17）があります。
電源とコマンドの値電圧はコネクタに適用されます（18）。
工場では、コマンド値の圧力特性曲線は、製造耐性がほとんどなく調整されます。詳細については、9ページを参照してください。
