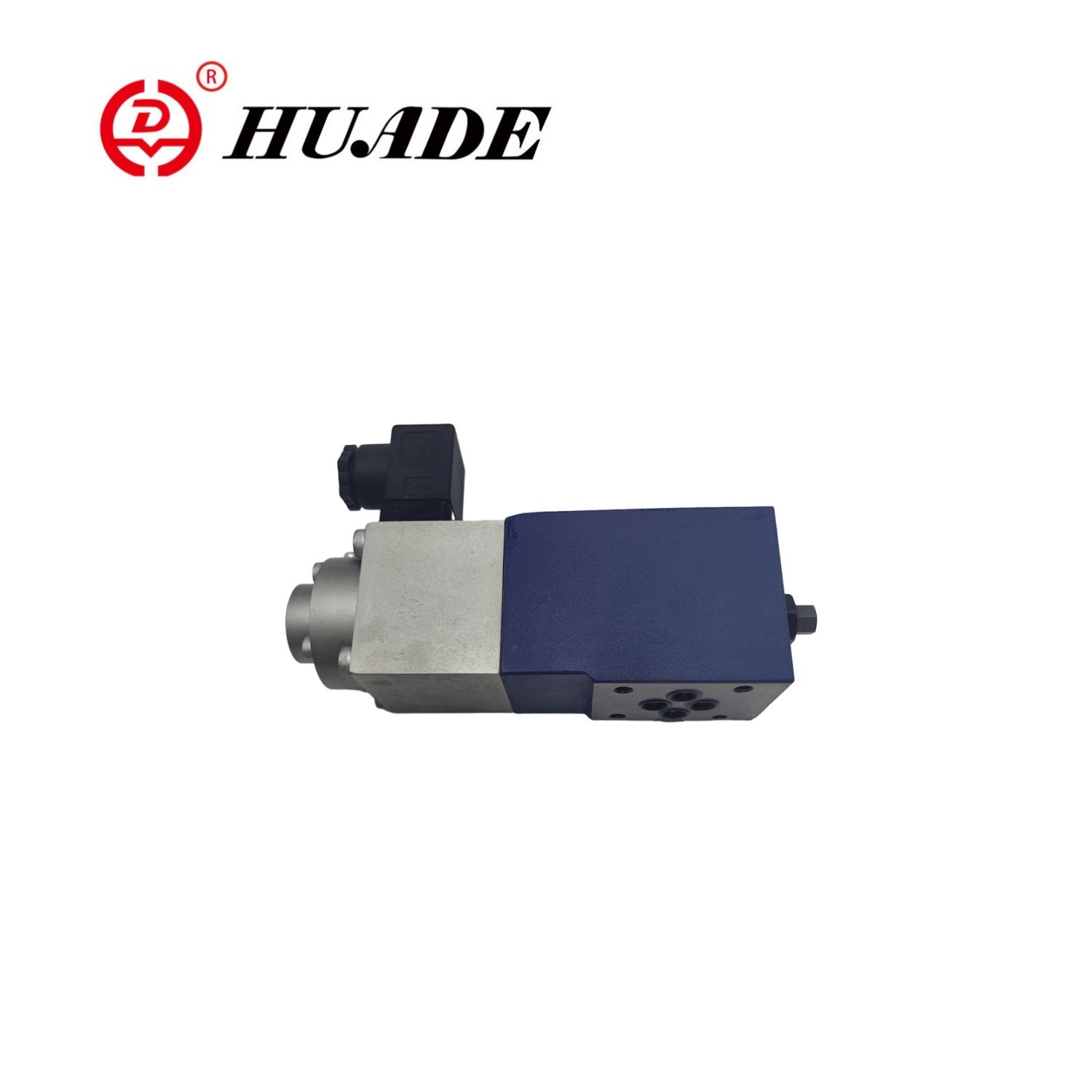

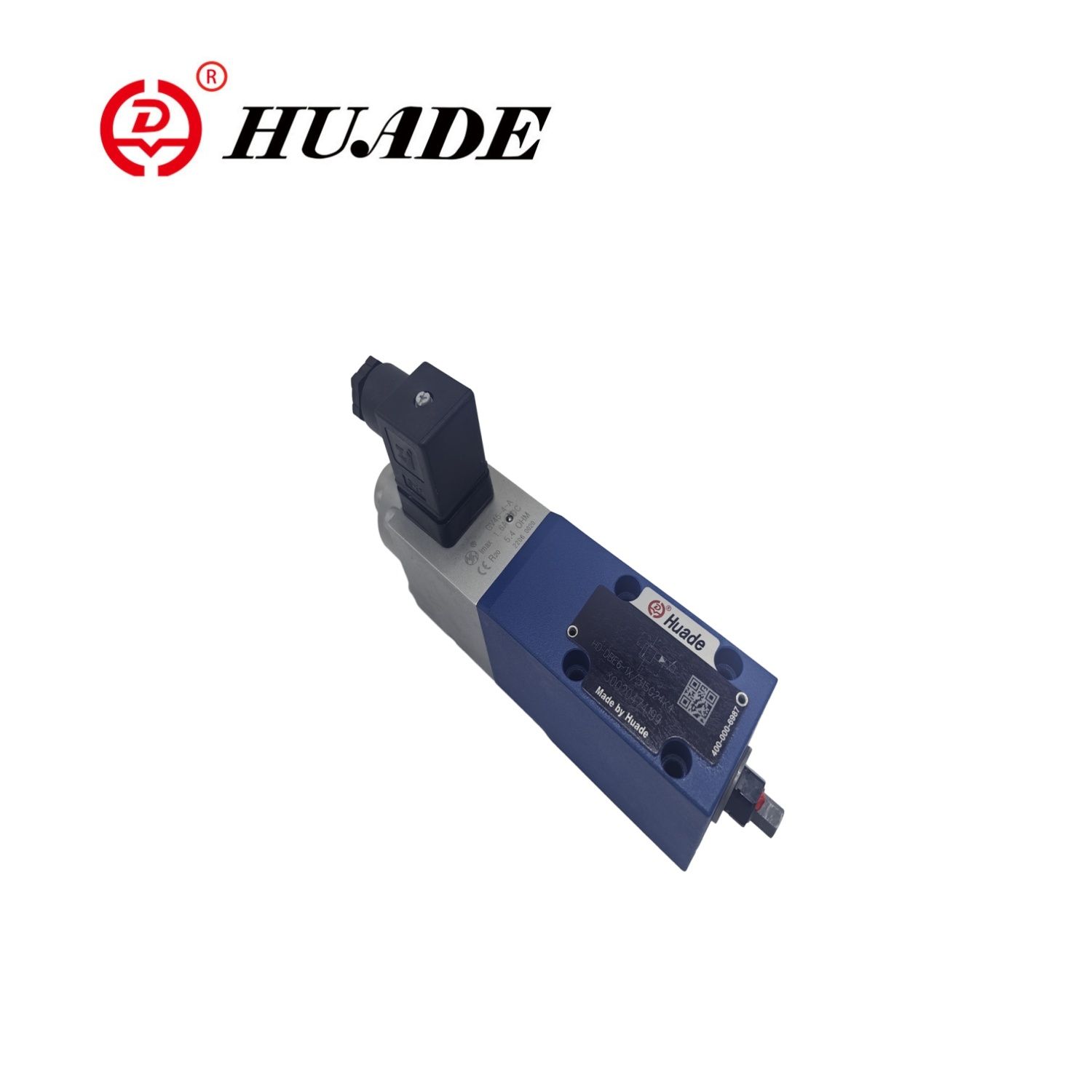

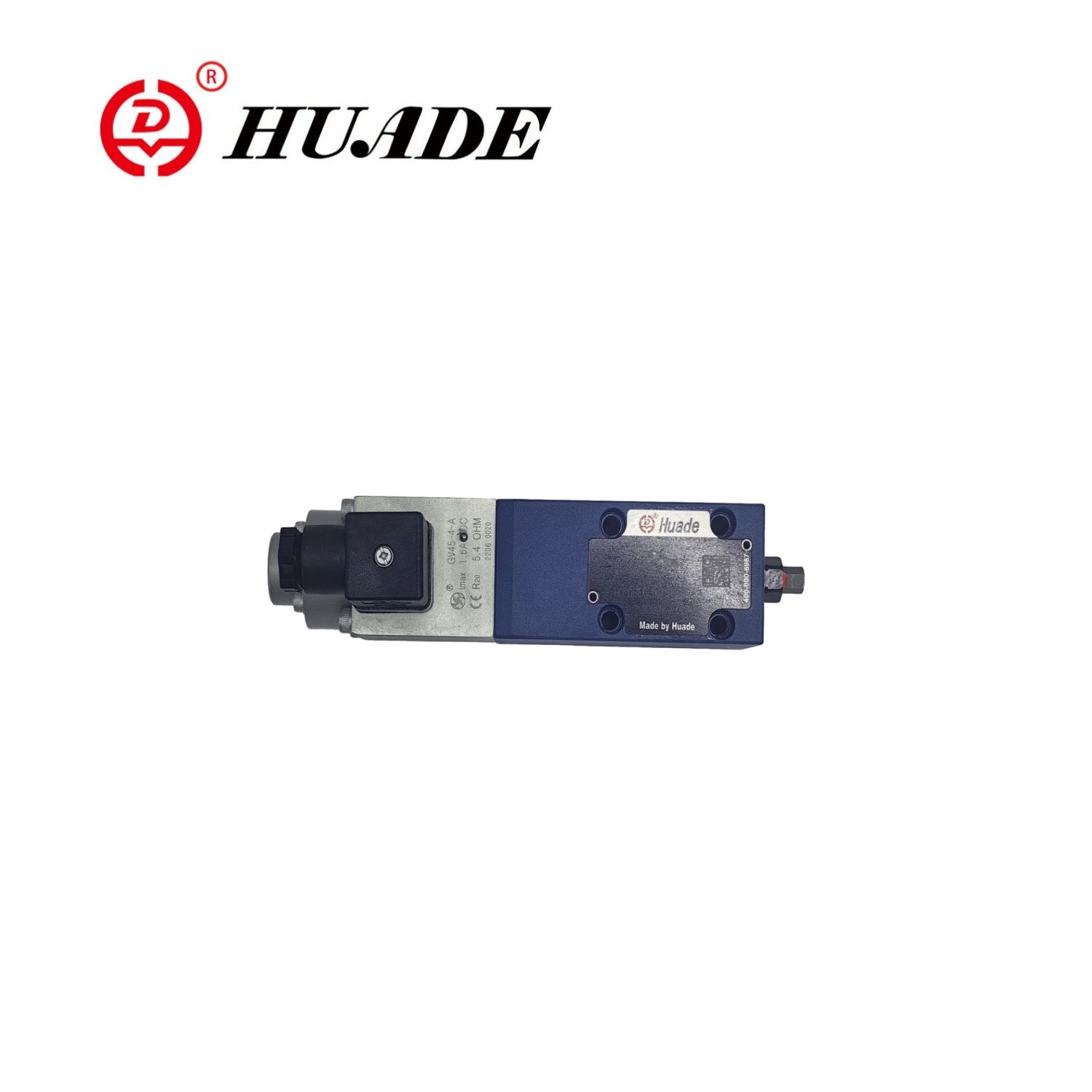

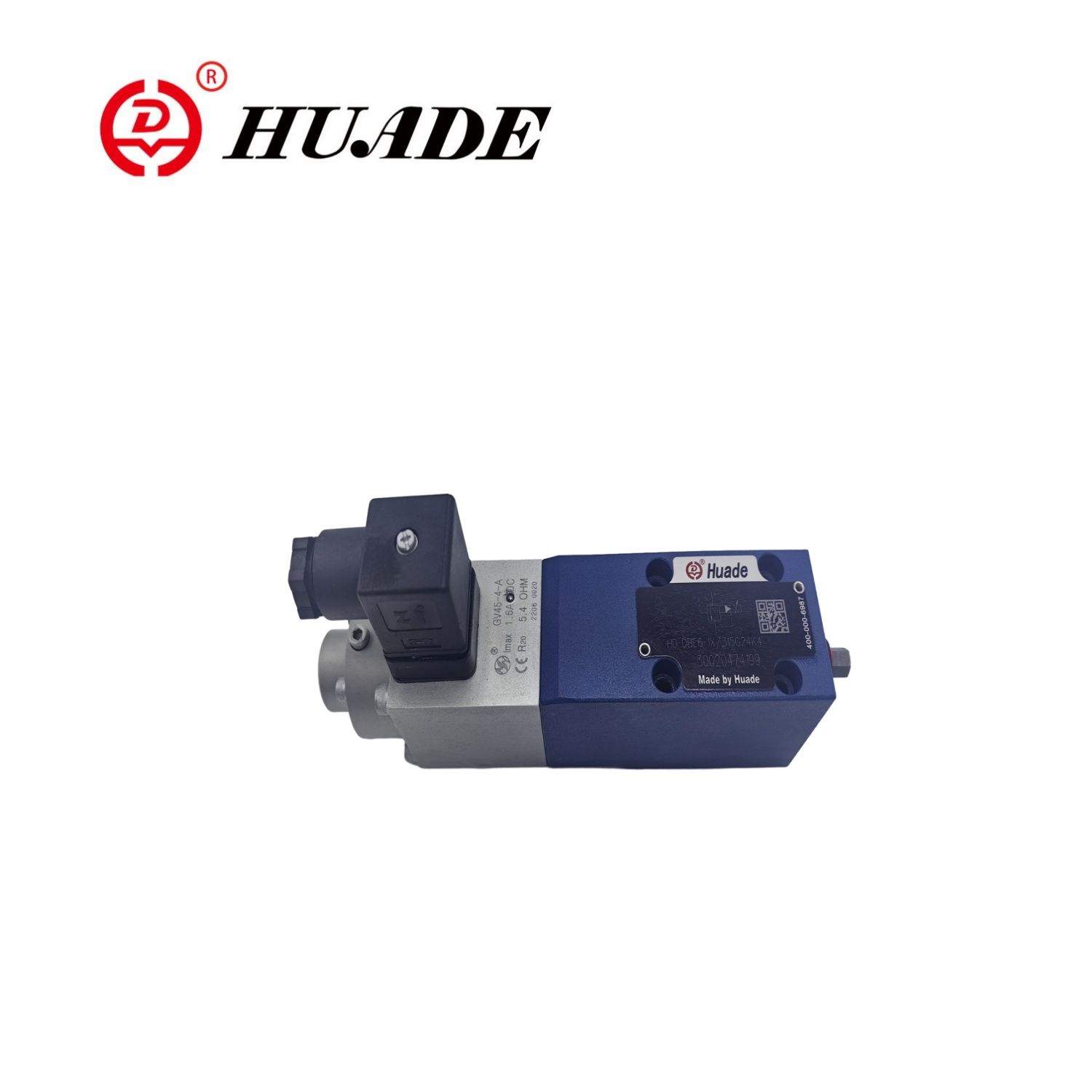

Huadeの比例リリーフバルブDBE-1Xは、システム圧力を制限するために使用される比例ソレノイドによって駆動されるパイロット操作の救援バルブです。電気入力値に基づいてシステム圧力を制限するように継続的に設定することができ、それにより油圧システム圧の正確な制御を実現できます。この比例バルブは、CEの要件を満たし、国際基準に準拠しており、Rexrothの製品と互換性があります。
| 一般的な | ||
| インストール | オプション | |
| ストレージ温度範囲（℃） | -20〜 +80 | |
| 周囲温度範囲 | DBEとZDBE（℃） | -20〜+70 |
| dbeeとzdbee（℃） | -20〜 +50 | |
| 重さ | DBEとZDBE（kg） | 2.4 |
| dbeeとzdbee（kg） | 2.5 | |
| 油圧（ʋ= 46 mm2/sおよびt = 40°C±5℃で測定 | ||
| マックス。動作圧力 | ポートP：P1-P2：A1-A2：B1-B2 MPA | 31.5 |
| ポートT MPA | 5 | |
| マックス。沈降可能な圧力 | 圧力ステージ5 MPA | 5 |
| 圧力ステージ10 MPa | 10 | |
| 圧力段階20 MPa | 20 | |
| 圧力段階31.5 MPa | 31.5 | |
| 分信号値0 MPaでの沈下可能な圧力 | 特徴的な曲線を参照してください | |
| 圧力ポートAを返します。外部パイロットオイルドレイン（Y） | 独立して、タンクまでゼロ圧力で | |
| パイロットオイルフローl/min | 0.6O1.2 | |
| マックス。フローl/min | 30 | |
| 圧力液 | ミネラルオイル（HL、HLP）からDIN 51 524 | |
| 圧力流体温度範囲 | -20to+80 | |
| 粘度範囲mm2/s | 15〜380 | |
| 電気 | 24V DC | |
| min.Control Current（MA） | 100 | |
| max.Control Current Ma | 1600 | |
| ソレノイドコイル抵抗 | 20°C（ω）での寒い値 | 0.54 |
| max. -warm value（ω） | 7.8 | |
| 義務 | 100 | |
| 電気接続 | DBEとZDBE | DIN EN 175 301〜803へのコンポーネントプラグ付き |
| DIN EN 175 301-803へのプラグインコネクタ | ||
| DBEEとZDBEE | コンポーネントプラグTOE DLN 43 563-AM6-3 | |
| プラグインコネクタトゥDIN 43 563-BF6-3 | ||
| DIN 40 050へのバルブ保護 | IP 65 | |
| DBEEおよびZDBEE用のコントロールエレクトロニクス | バルブに統合されています | |
| DBEとZDBEの場合 | ||
| ユーロカード形式のアナログのアンプ | HD-VT-VSPA1-1-1X/ | |
特徴：
▶システム圧を制限するためのバルブ
▶比例ソレノイドによる作動
▶サブプレートの取り付けまたはサンドイッチプレートのデザイン用
▶単一のソースからのバルブと制御電子機器
▶タイプHD-DBEEおよびHD-ZDBEEは、統合されたコントロールエレクトロニクスを備えています
①コマンド値の拡散例圧力特性曲線
ramps依存的に上下のランプを調整できます
応用：
DBE-1X比例リリーフバルブは、建設機械、冶金機器、造船、その他のフィールドなど、正確な圧力制御を必要とするさまざまな油圧システムで広く使用されています。
比例圧力緩和バルブ、タイプHD-DBEは、比例ソレノイドによって作動します。これらのバルブは、システム圧力を制限するために使用されます。これらのバルブを使用すると、電気コマンド値に関連して、制限されるシステム圧力を段階的に調整することができます。
これらのバルブは基本的に、比例ソレノイド（1）、ハウジング（2）、バルブカートリッジ（3）、スプール（4）、パイロットポペット（8）で構成されています。比例ソレノイドは、電流を比例して機械的な力に変換します。電流の増加は、ソレノイド力の対応する上昇を引き起こします。ソレノイド装甲チャンバーは油圧液で満たされており、圧力バランスが取れています。システム圧力の設定は、コマンド値に関連して比例ソレノイド（1）を介して実行されます。ポートPのシステムから生じる圧力は、スプールの右側に作用します（4）。同時に、システムの圧力は、スプールのばね荷重側（4）にオリフィス（5）が取り付けられた制御ライン（6）を介して作用します。さらなる定義（7）を介して、システム圧力は、比例ソレノイドの力に対してパイロットポペット（8）に作用します（1）。システム圧力が事前に設定された値に達すると、パイロットポペット（8）が座席から持ち上げられます。モデルに応じて、パイロットオイルはポートA（Y）を介して外部から外出するか、タンク内に内部に流れるようになりました。これは、スプールのばね荷重側に圧力を制限する効果があります（4）。システムの圧力がわずかに上昇し続けると、スプールの右側のより高い圧力がスプールを左に押し込み、最小制御電流でゼロのコマンド値に対応します - 最小設定圧力が設定されます。
Structure of Proportional Pressure Relief Valve DBE-1X
比例圧力緩和バルブDBE-1xのシンボル
