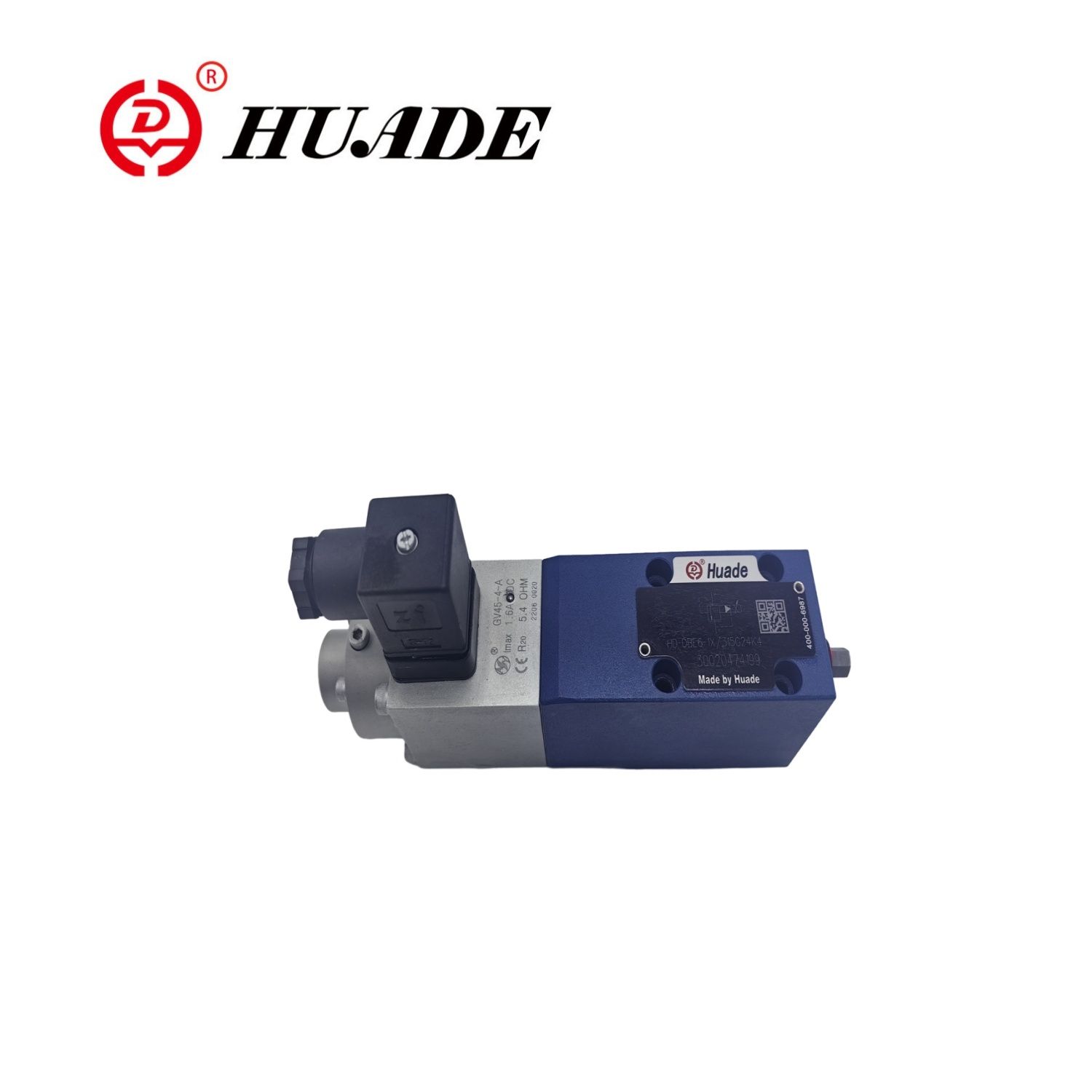

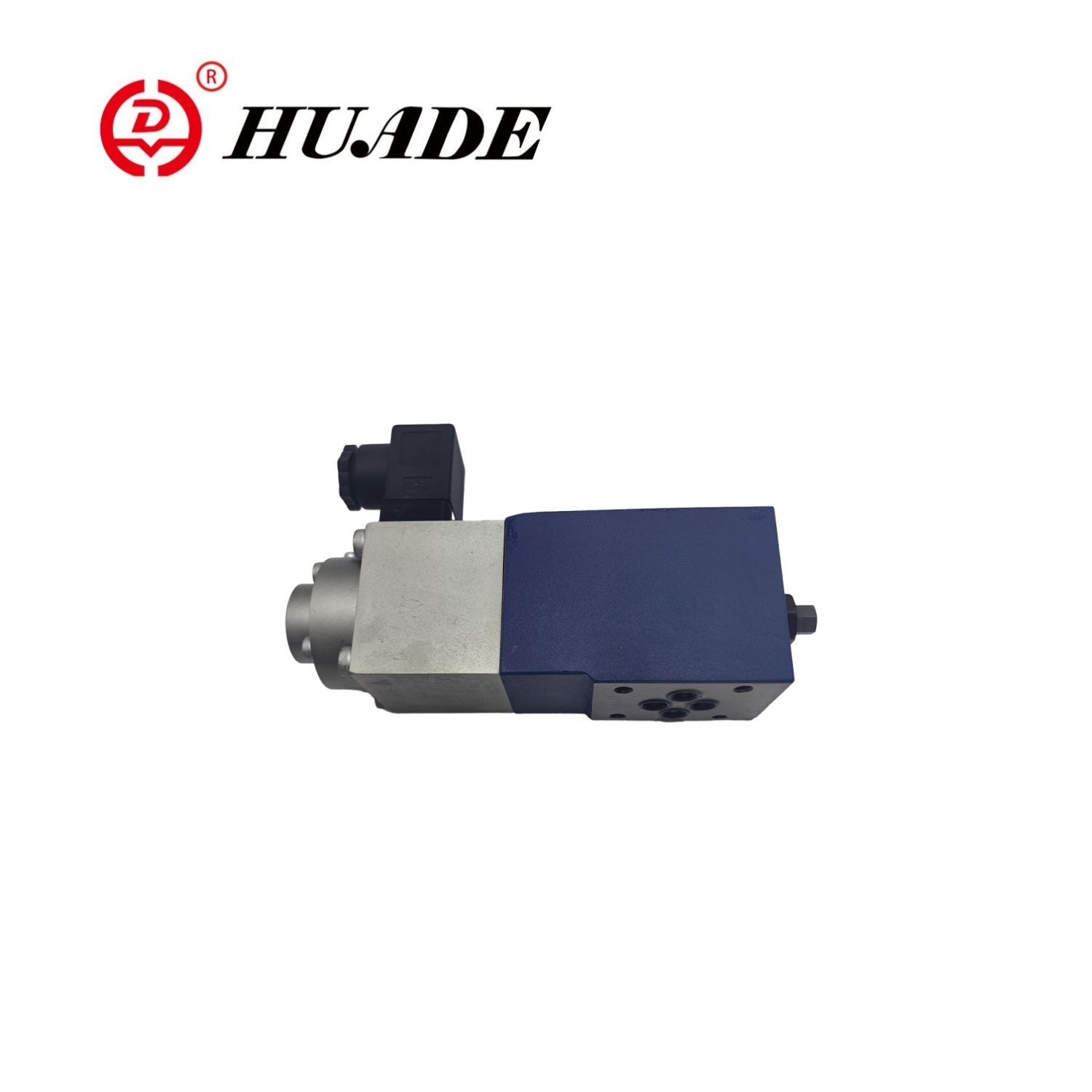

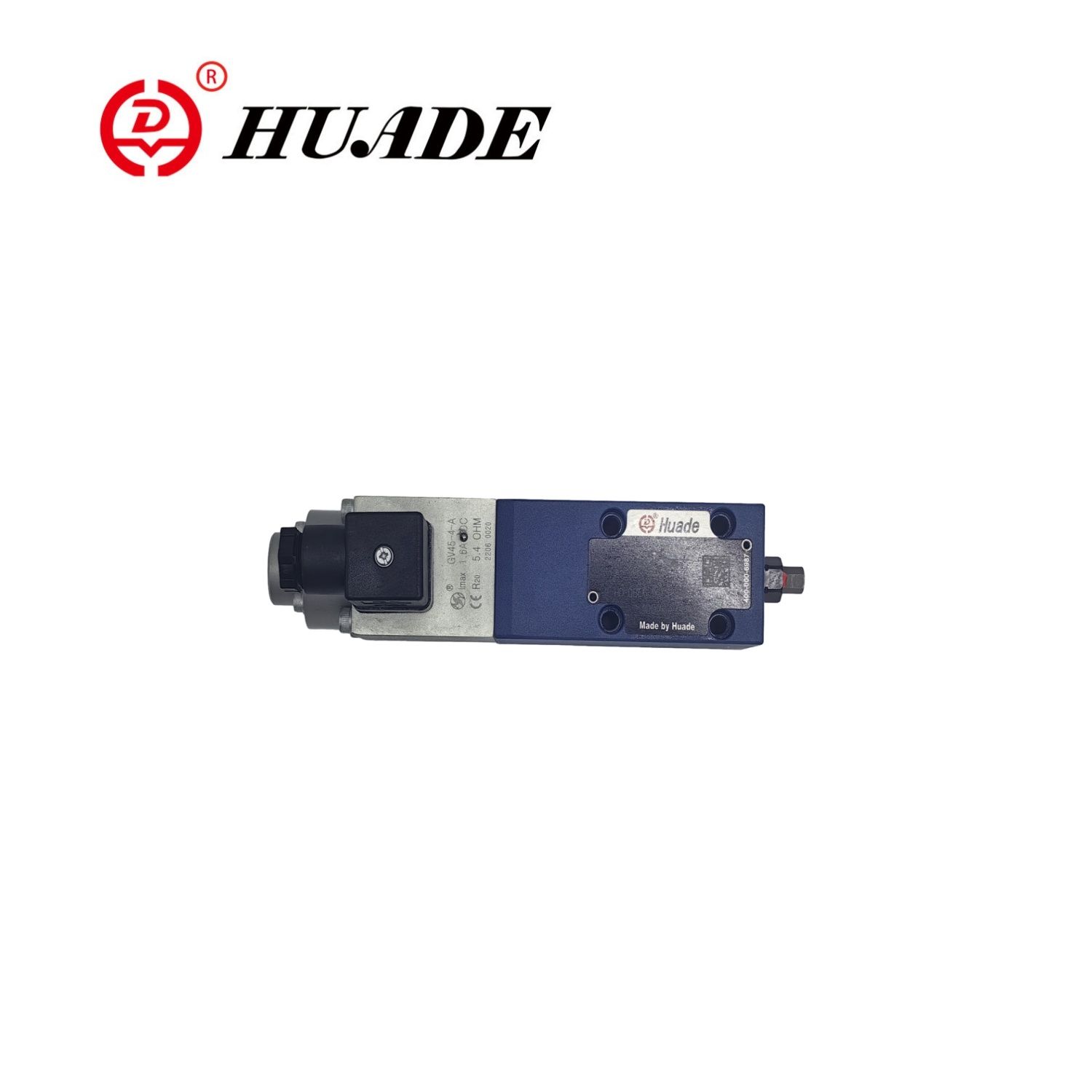

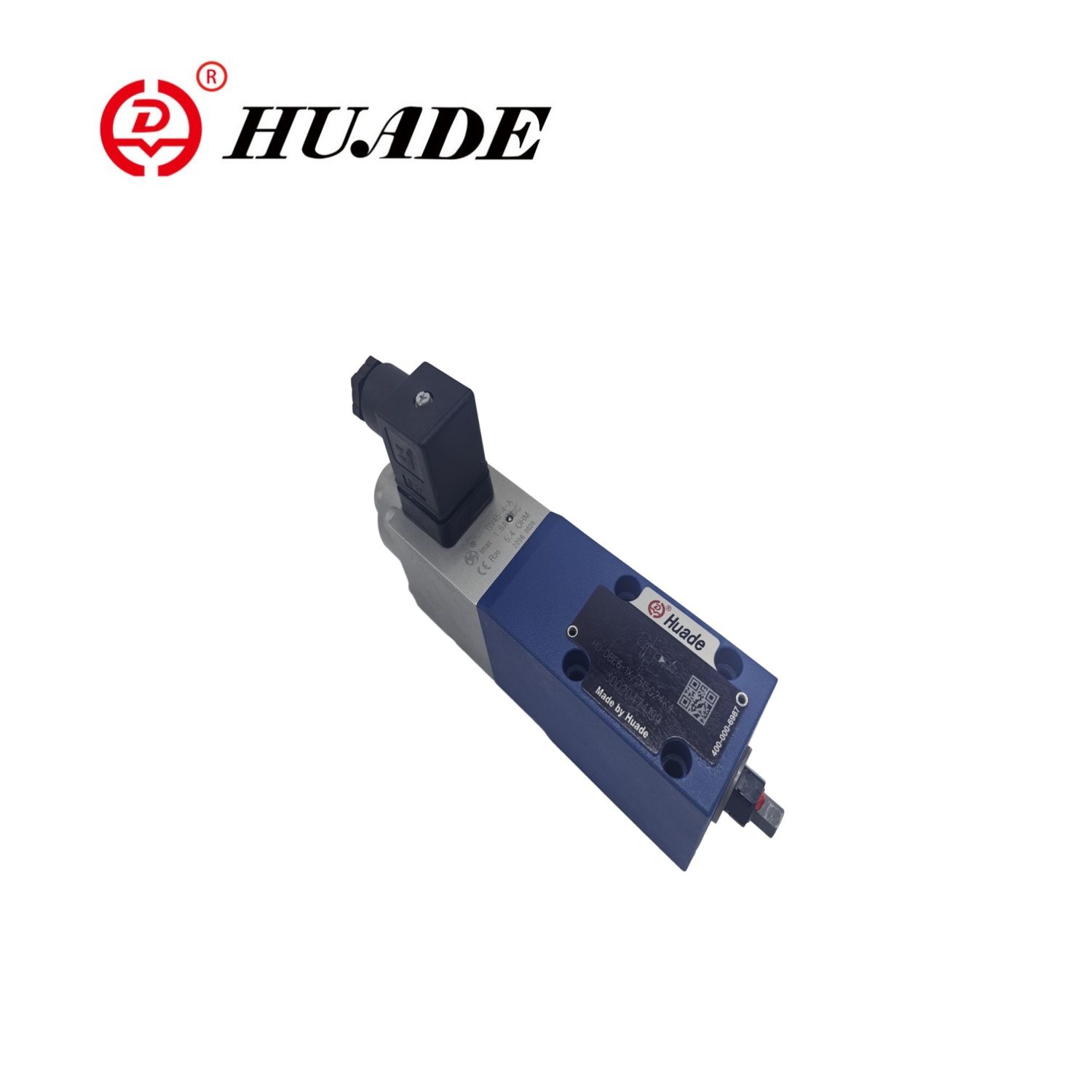

比例圧力緩和バルブZDBE-1X

Model:

流通会社として、Huafilterは比例圧力緩和バルブZDBE-1Xを供給します。 Huadeの油圧比例バルブは、国際的に権威ある品質システムによって認定され、生産コストを効果的に削減する高度な製造技術を採用しています。これにより、Huadeの油圧バルブが高品質を維持しながら、より手頃な価格になります。 Huadeの油圧比例バルブは、高品質で良い価格で世界中で販売されています。

お問い合わせを送信 PDFダウンロード

製品説明

比例リリーフバルブZDBE-1Xは、比例ソレノイドを介してバルブスプールの位置を制御し、それによりシステム圧力の段階的な調整を実現します。比例バルブZDBE-1Xは、CEの要件に準拠し、国際基準を満たし、Rexrothの製品と互換性があります。

比例圧力緩和バルブZDBE-1Xの製品パラメーター

一般的な
インストール		オプション
ストレージ温度範囲（℃）		-20〜 +80
周囲温度範囲	DBEとZDBE（℃）	-20〜+70
	dbeeとzdbee（℃）	-20〜 +50
重さ	DBEとZDBE（kg）	2.4
	dbeeとzdbee（kg）	2.5
油圧（ʋ= 46 mm2/sおよびt = 40°C±5℃で測定
マックス。動作圧力	ポートP：P1-P2：A1-A2：B1-B2 MPA	31.5
	ポートT MPA	5
マックス。沈降可能な圧力	圧力ステージ5 MPA	5
	圧力ステージ10 MPa	10
	圧力段階20 MPa	20
	圧力段階31.5 MPa	31.5
分信号値0 MPaでの沈下可能な圧力	特徴的な曲線を参照してください
圧力ポートAを返します。外部パイロットオイルドレイン（Y）	独立して、タンクまでゼロ圧力で
パイロットオイルフローl/min	0.6O1.2
マックス。フローl/min	30
圧力液	ミネラルオイル（HL、HLP）からDIN 51 524
圧力流体温度範囲	-20to+80
粘度範囲mm2/s	15〜380

電気	24V DC
min.Control Current（MA）	100
max.Control Current Ma	1600
ソレノイドコイル抵抗	20°C（ω）での寒い値	0.54
	max. -warm value（ω）	7.8
義務	100
電気接続	DBEとZDBE	DIN EN 175 301〜803へのコンポーネントプラグ付き
		DIN EN 175 301-803へのプラグインコネクタ
	DBEEとZDBEE	コンポーネントプラグTOE DLN 43 563-AM6-3
		プラグインコネクタトゥDIN 43 563-BF6-3
DIN 40 050へのバルブ保護	IP 65
DBEEおよびZDBEE用のコントロールエレクトロニクス	バルブに統合されています
DBEとZDBEの場合
ユーロカード形式のアナログのアンプ	HD-VT-VSPA1-1-1X/

比例圧力リリーフバルブZDBE-1Xの製品機能と適用

特徴：

▶システム圧を制限するためのバルブ

▶比例ソレノイドによる作動

▶サブプレートの取り付けまたはサンドイッチプレートのデザイン用

▶単一のソースからのバルブと制御電子機器

応用：

比例リリーフバルブZDBE-1Xは、建設機械、冶金機器、造船、その他のフィールドなどの正確な圧力制御を必要とするさまざまな油圧システムで広く使用されています。

比例圧力緩和バルブZDBE-1Xの関数とセクション

比例圧力緩和バルブ、タイプHD-ZDBEは、比例ソレノイドによって作動します。これらのバルブは、システム圧力を制限するために使用されます。これらのバルブを使用すると、電気コマンド値に関連して、制限されるシステム圧力を段階的に調整することができます。

これらのバルブは基本的に、比例ソレノイド（1）、ハウジング（2）、バルブカートリッジ（3）、スプール（4）、パイロットポペット（8）で構成されています。比例ソレノイドは、電流を比例して機械的な力に変換します。電流の増加は、ソレノイド力の対応する上昇を引き起こします。ソレノイド装甲チャンバーは油圧液で満たされており、圧力バランスが取れています。システム圧力の設定は、コマンド値に関連して比例ソレノイド（1）を介して実行されます。ポートPのシステムから生じる圧力は、スプールの右側に作用します（4）。同時に、システムの圧力は、スプールのばね荷重側（4）にオリフィス（5）が取り付けられた制御ライン（6）を介して作用します。さらなる定義（7）を介して、システム圧力は、比例ソレノイドの力に対してパイロットポペット（8）に作用します（1）。システム圧力が事前に設定された値に達すると、パイロットポペット（8）が座席から持ち上げられます。モデルに応じて、パイロットオイルはポートA（Y）を介して外部から外出するか、タンク内に内部に流れるようになりました。これは、スプールのばね荷重側に圧力を制限する効果があります（4）。システムの圧力がわずかに上昇し続けると、スプールの右側のより高い圧力がスプールを左に押し込み、最小制御電流でゼロのコマンド値に対応します - 最小設定圧力が設定されます。

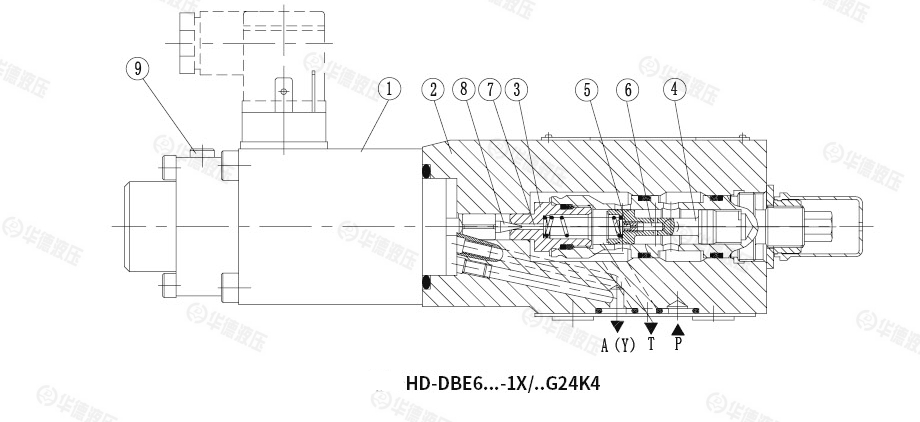

比例圧力緩和バルブZDBE-1Xの構造

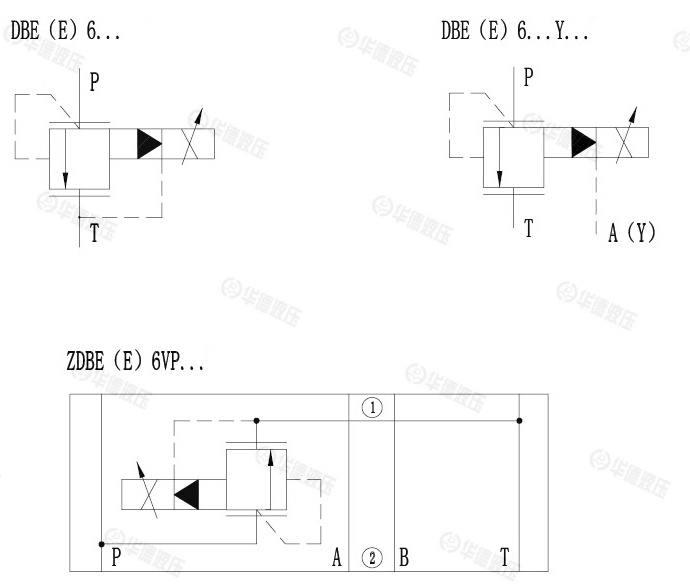

比例圧力緩和バルブZDBE-1Xのシンボル
