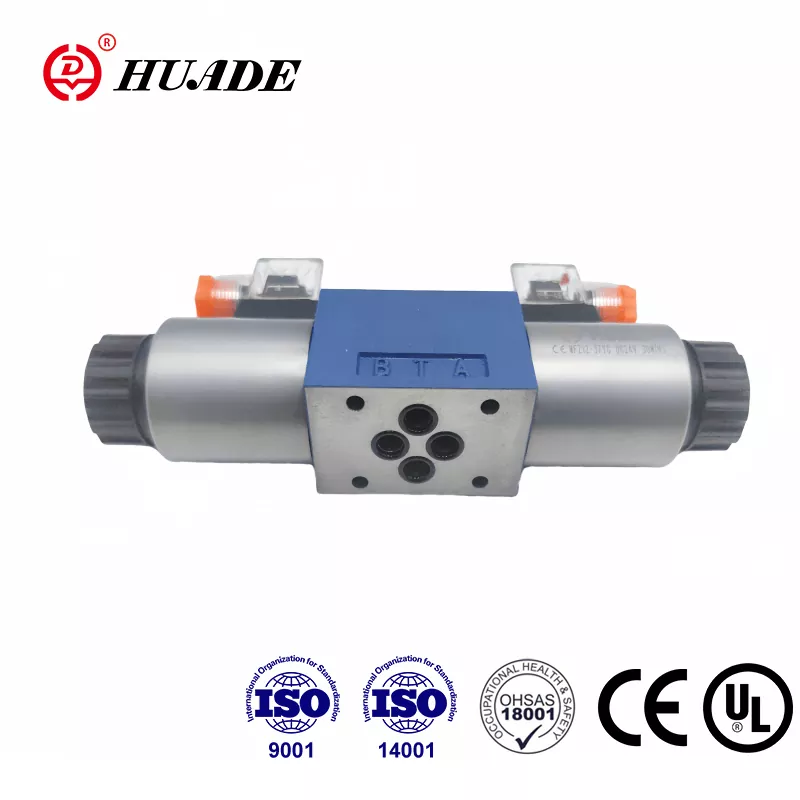

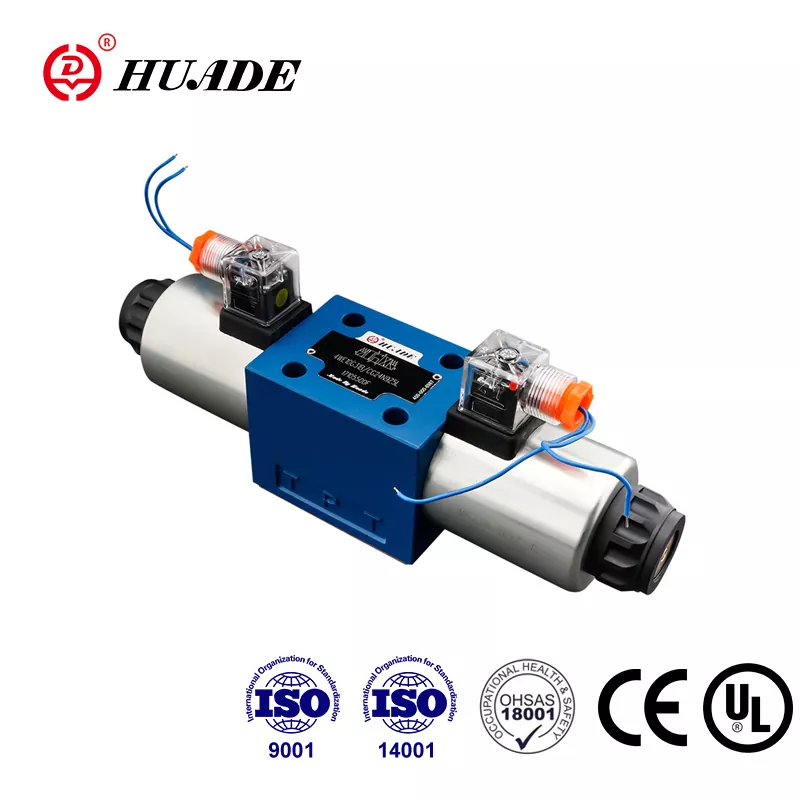

北京華徳油圧は 1979 年に設立され、現在では油圧バルブと機器の設計、製造、サービスを専門とする大規模な国有企業グループに発展しました。 Huade® 方向性スプールバルブ タイプ 4WE 10 D は、Rexroth が提供する同じモデルの手頃な価格の代替品です。電磁方向切換弁シリーズは CE および UL 認証に合格しています。バルブは、偽造防止ラベルが貼られた標準的なカートンに梱包されます。工場は品質管理、環境管理、労働安全衛生管理のシステム認証を取得しています。 Huade® 油圧方向切換弁は、船舶用ステアリングギア油圧システム、旋回クレーン システム、調整可能なピッチ プロペラ油圧システムで広く使用されており、Huade は船舶業界で巨大な顧客グループを所有しています。
|
最高使用圧力 |
ポートA.B.P (MPa) |
31.5まで |
|
ポートT (MPa) |
16 |
|
|
最大流量 (L/min) |
120 |
|
|
断面図 (スイッチング位置 0): |
記号Q付き 公称面積の約6% |
|
|
圧力流体 |
鉱物油（NBRシール用）またはリン酸エステル（FPMシール用） |
|
|
圧力流体温度範囲（℃） |
-30～+80 |
|
|
粘度範囲 (mm2/s) |
2.8～500 |
|
|
重量(kg) |
1ソレノイド付きバルブ |
5.1(直流)、4.3(交流) |
|
2ソレノイド付きバルブ |
6.7(直流)、5.1(交流) |
|
特徴：
▶ ダイレクトソレノイド式方向切換スプールバルブを標準装備
▶ 取り外し可能なコイルを備えたウェットピン DC または AC ソレノイド
▶ 完璧な輪郭
▶ 耐圧チャンバーを開けずにコイルを交換可能
▶ 中央または個別の電気接続の選択
▶ オプションのハンドオーバーライド
▶ 長寿命
▶ Din 24 340 フォーム A、ISO 4401、CETOP への移植パターン - RP 121H
応用：
4WE 10 D は電磁操作式方向切換スプール弁です。流体の開始、停止、方向を制御します。
方向制御弁は基本的に、ハウジング (1)、1 つまたは 2 つのソレノイド (2)、制御スプール (3)、および 1 つまたは 2 つのリターン スプリング (4) で構成されます。停止時、制御スプール (3) はリターンスプリング (4) によって中央または初期位置に保持されます (インパルススプールの場合を除く)。制御スプール (3) は湿式ピン ソレノイド (2) によって操作されます。ソレノイド (2) の力は制御スプール (3) に作用し、制御スプール (3) を静止位置から希望の最終位置まで動かします。これにより、P から A、B から T、または P から B、A から T への自由な流れが可能になります。
ソレノイド (2) の通電を切ると、制御スプール (3) はリターン スプリング (4) によって初期位置に戻ります。
オプションのハンドオーバーライド (5) を使用すると、ソレノイドに通電せずに制御スプール (3) を動かすことができます。
WE 10 30Bシリーズの構造図
1. 液体は濾過する必要があります。最小フィルター粗さは20㎛です。
2. タンクは密閉し、空気入口にエアフィルターを取り付ける必要があります。
3.工場出荷時にサブプレートのない製品は、必要な場合は特別に注文してください。
4. バルブ固定ねじはサンプルブックに記載されているパラメータに従って選択して使用する必要があります。
5. バルブと連動する面の粗さは0.8以上が必要です。
6. 相手材の表面仕上げは0.01/100mmまでとなります。
