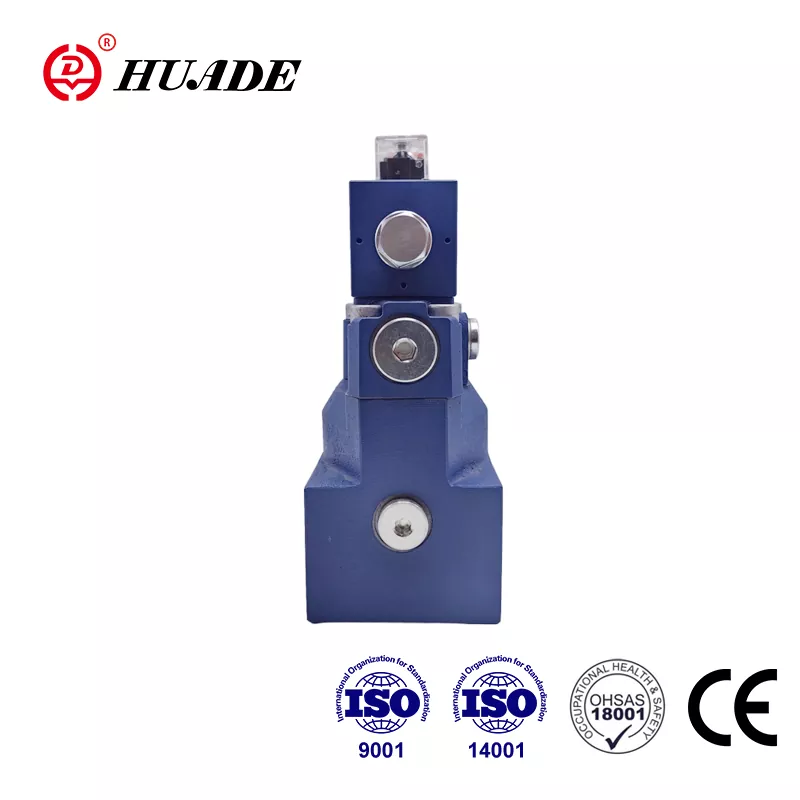

圧力緩和バルブDBW 10

Huafilterは、お客様にHuade®プレッシャーリリーフバルブDBW 10を提供する業界貿易統合企業です。 Huade Hydraulicsは中国で広く認識されています。圧力リリーフバルブDBW 10は、この分野の他の同様の製品よりも優れた性能を持っています。国際的な基準を完全に満たしています。品質はお客様の要件に適合していると確信しています。テクニカルサポートを提供するために、私たちはプロの販売エンジニアを所有しています。私たちの願いは、グローバルパートナーに質の高いサービスと製品を提供することです。

Huade®圧力リリーフバルブDBW 10は、他の同様の製品と比較して耐久性があります。その理由は、Huade HydraulicがRexrothと2つの長期的な協力を持っているからです。タイプDBW 10は、Rexrothが提供する同じシリーズバルブを置き換えることができます。油圧製品を提供するために、工場は世界中から750の高度な生産機器を導入しました。工場は、製品の実用性により多くの注意を払い、手頃な価格の油圧バルブを顧客に提供することに取り組んでいます。工場のすべての支店は、ISO9001、ISO14001、およびOH SAS18001を通過しました。 Huade®ブランドは、中国で高い評価を得ています。信頼できる品質と安定した性能により、Huade®圧力バルブは、エンジニアリングおよび建設機械、軍事産業、その他の分野で広く使用されています。

圧力リリーフバルブDBW 10の製品パラメーター

一般的な

インストール

オプション

重さ

DB10

DB15

DB20

DB25

DB30

サブプレート
取り付け

DB(kg)

2.6

-

3.5

-

4.4

DBW(kg)

3.8

-

4.7

-

5.6

DBC(kg)

1.2(タイプDBW追加1.2kgを追加します

DBC10または30(kg)

1.5(DBWC10または30ADD 1.2kg)

ねじ付き
繋がり

db..g。 (Kg)

5.3

5.2

5.1

5.0

4.8

dbw..g。 (Kg)

6.5

6.4

6.3

6.2

6.0

方向バルブの技術データ

we6を参照.../...

油圧技術データ

ポートA.Bでの最大動作圧力X(MPA)

最大35.0

最大背圧
ポートYで

DB(MPA)

最大31.5

dbw.6a。(標準ソレノイド)(MPA)

AC(DC)10.0 AC(DC)16.0

dbw.6b。(高出力ソレノイド)(MPA)

AC(DC)16.0

沈降可能な圧力

最小(MPA)

フロー依存関係(特徴的な曲線を参照)

最大(MPA)

最大5.0、10.0、20.0、31.5、35.0

最大流量

DB10

DB15

DB20

DB25

DB30

サブプレートマウント(L/min)

250

-

500

-

650

ねじれた接続(L/min)

250

500

500

500

650

圧力液

ミネラルオイル(NBRシール用)またはリン酸エステル(FPMシール用)

圧力流体温度範囲(℃)

-30〜 +80

粘度範囲(mm²/s)

10〜800

汚染の程度

NAS 1638クラス9。


圧力リリーフバルブDBW 10の製品機能と適用

特徴:

▶サブプレートの取り付け

▶DIN 24 340への移植パターン、フォームE、ISO 6264およびCETOP -RP 121H

▶パイプ接続

▶接続を挿入します

▶3つの調整要素:

。ロータリーノブ

。ヘックス。保護キャップ付きのヘッドネジ

。スケールのロック可能なロータリーノブ

▶ビルトイン方向スプールバルブを介してソレノイド動作した荷電


応用:

圧力緩和バルブDBW 10は、制限のために使用され、ソレノイドは対照圧力の荷降ろしを行います。

圧力リリーフバルブDBWの関数、セクション、およびシンボル10

一般的な

DBW圧力バルブは、パイロット操作圧力リリーフバルブです。

圧力緩和バルブ(DB)は、主にメインスプールアセンブリ(3)と圧力調整要素を備えたパイロット動作バルブ(2)を備えたメインバルブ(1)で構成されています。

圧力リリーフバルブタイプDB

ポートAに存在する圧力は、メインスプールに作用します(3)。同時に、制御ライン(6)と(7)を介して圧力が加えられます。これらは、オリフィス(4)と(5)がメインスプール(3)のスプリング荷重側(パイロット制御バルブ(2)のボール(8)が装備されています。ポートAの圧力がスプリング(9)のバルブセットを超えると、ボール(8)がスプリング(9)に対して開きます。

これの信号は、ポートAからの制御ライン(10)および(6)を介して内部的に行われます。メインスプール(3)のばね荷重側の圧力流体は、コントロールライン(7)、オリフィスの穴(11)、およびボール(8)を介して流れます(12)。タイプdb ... 50b/...それは、コントロールライン(13)を介してタンクに内部的に流れ、タイプdb..50/.. y ..コントロールライン(14)を経由します。 Orifices(4)および(5)により、メインスプール(3)で圧力降下が発生し、ポートAからポートBへの接続が開いています。現在、圧力液は、セット動作圧力を維持しながら、ポートAからポートBに流れます。

圧力緩和バルブは、ポート「x」(15)を介して、荷降ろしまたは異なる圧力(2番目の圧力段階)に切り替えられます。

圧力リリーフバルブタイプDBW

このバルブの機能は、基本的にバルブタイプdbと同じです

ただし、メインスプール(3)でのアンロードは、組み込みの方向バルブを作動させることで達成されます(16)。


DBWの構造... 50b


DBWのシンボル... 50b


知らせ

1.液体をろ過する必要があります。最小フィルターの細かさは20°です。

2.タンクは密閉されている必要があり、エアフィルターを空気の入り口に設置する必要があります。

3.工場を離れるときにサブプレートのない製品、必要に応じて、特別に注文してください。

4.バルブ固定ネジは高強度レベルでなければなりません(クラス10.9)。サンプルブックにリストされているパラメーターに従って、選択して使用してください。

5.バルブに関連する表面の粗さが必要です表面粗さは0.8です。

6。交尾部品の表面仕上げは、0.01/100mmに必要です。
