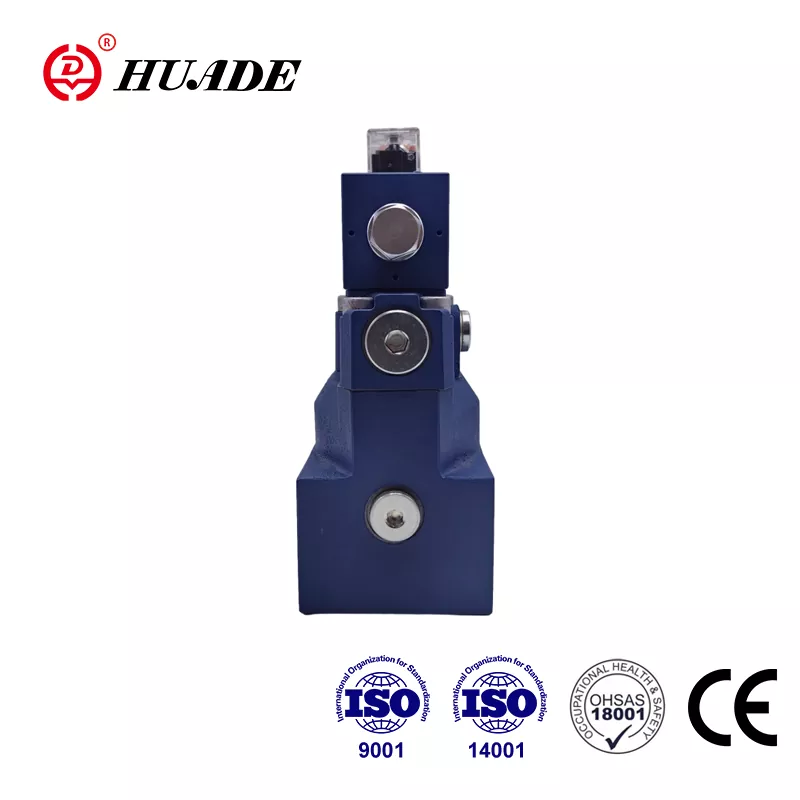

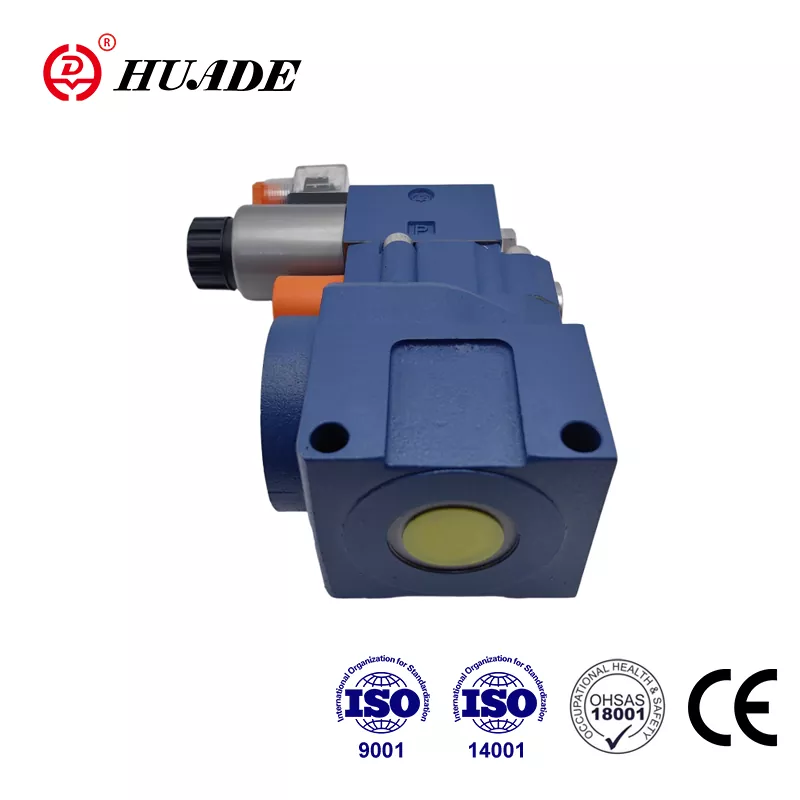

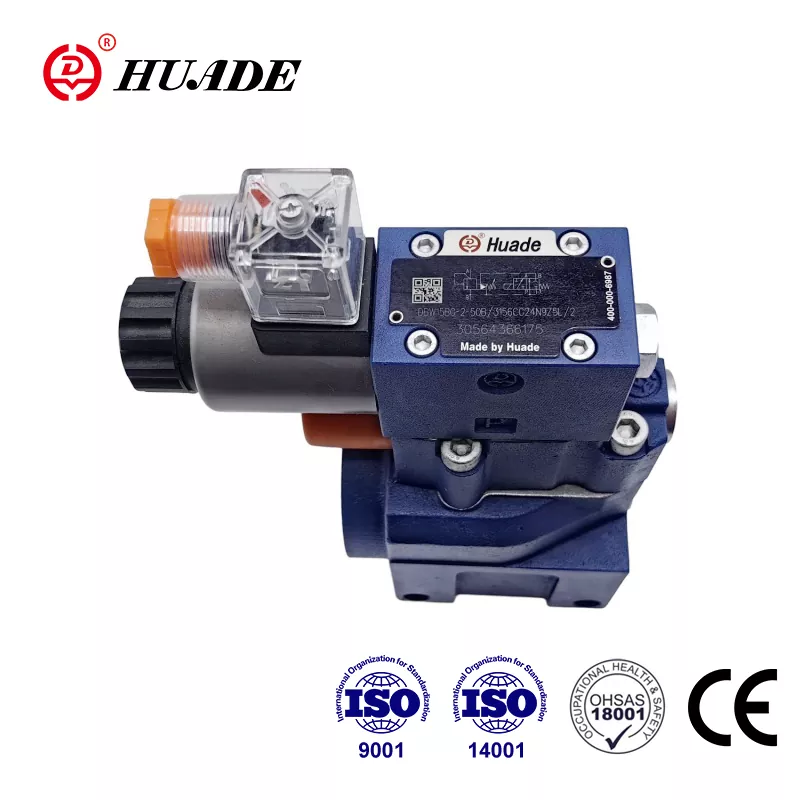

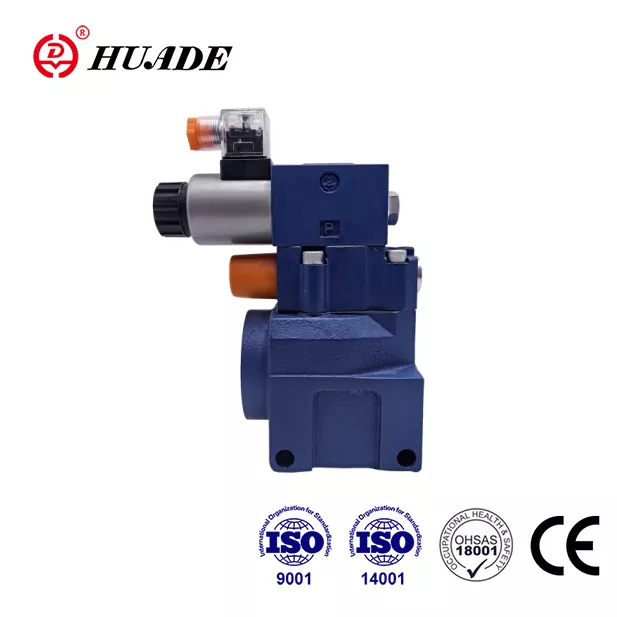

圧力リリーフバルブ DBW 20

Huade Hydraulic は、多くの場合、一流ブランドと同等の品質を備えながら、より手頃な価格の油圧バルブを提供しています。圧力リリーフバルブ DBW 20 は、性能とパラメータの点で Rexroth に匹敵します。その理由は、Huade Hydraulic がレックスロスとの 2 つの長期協力により、レックスロスから最先端の技術を導入したためです。 Huade Hydraulic は油圧トランスミッションと制御の分野で大きな強みを持つメーカーとして、圧力バルブの実用性をより重視しており、市場から支持されています。企業のすべての支店は ISO9001、ISO14001、および OH SAS18001 に合格しています。 Huade® は、その製品の信頼できる品質と安定した性能により、中国で有名な国家ブランドです。

圧力リリーフバルブ DBW 20 の製品パラメータ

圧力リリーフバルブ DBW 20の製品特長と用途

特徴：

▶ サブプレートの取り付け

▶ DIN 24 340、フォーム E、ISO 6264 および CETOP - RP 121H への移植パターン

▶ 配管接続

▶ インサート接続

▶ 3 つの調整要素:

。ロータリノブ

。 16 進数。保護キャップ付きヘッドスクリュー

。ロック可能な目盛付きロータリーノブ

▶ 内蔵方向切換スプールバルブによるソレノイド操作によるアンロード

応用：

圧力リリーフバルブ DBW 20 の主な機能は、制御圧力のアンロードを制限し、ソレノイドで作動させることです。

圧力リリーフバルブ DBW 20 の断面図と記号

一般的な

パイロット操作圧力リリーフバルブ DBW は、主にメインスプールアセンブリ (3) を備えたメインバルブ (1) と圧力調整エレメントを備えたパイロット操作バルブ (2) で構成されています。

圧力リリーフバルブ DB型

ポート A に存在する圧力がメインスプール (3) に作用します。同時に、オリフィス (4) と (5) が取り付けられた制御ライン (6) と (7) を介して、メインスプール (3) のバネ負荷側とボール (8) に圧力が加えられます。 ) パイロット制御弁 (2) にあります。ポート A の圧力がスプリング (9) に設定されたバルブを超えると、ボール (8) がスプリング (9) に抗して開きます。

この信号は、ポート A から制御ライン (10) および (6) を介して内部に届きます。メイン スプール (3) のバネ負荷側の圧力流体は、制御ライン (7)、オリフィス ボア (11) を介して流れます。 ) とボール (8) をスプリング チャンバー (12) に挿入します。オリフィス(4)と(5)によりメインスプール(3)で圧力降下が発生し、ポートAからポートBへの接続が開きます。設定された作動圧力を維持しながら、圧力流体がポート A からポート B に流れます。

圧力リリーフバルブは、ポート「X」(15) を介してアンロードまたは別の圧力 (第 2 圧力段階) に切り替えることができます。

圧力リリーフバルブ DBW型

このバルブの機能は基本的にバルブタイプ DB と同じです。

ただし、メインスプール(3) でのアンロードは、内蔵方向切換弁(16) を作動させることによって行われます。

DBW...50Bの構造

DBWの記号…50B

知らせ

1.流体は濾過する必要があります。最小フィルター粗さは20㎛です。

2.タンクは密閉し、空気入口にエアフィルターを取り付けてください。

3.工場出荷時にサブプレートのない製品は、必要な場合は特別に注文してください。

4.バルブ固定ねじは高強度レベル（クラス10.9）を使用してください。サンプルブックに記載されているパラメータに合わせて選択してご使用ください。

5. バルブと連動する面の粗さは0.8が必要です。

6. 相手材の表面仕上げは0.01/100mmまでとなります。
