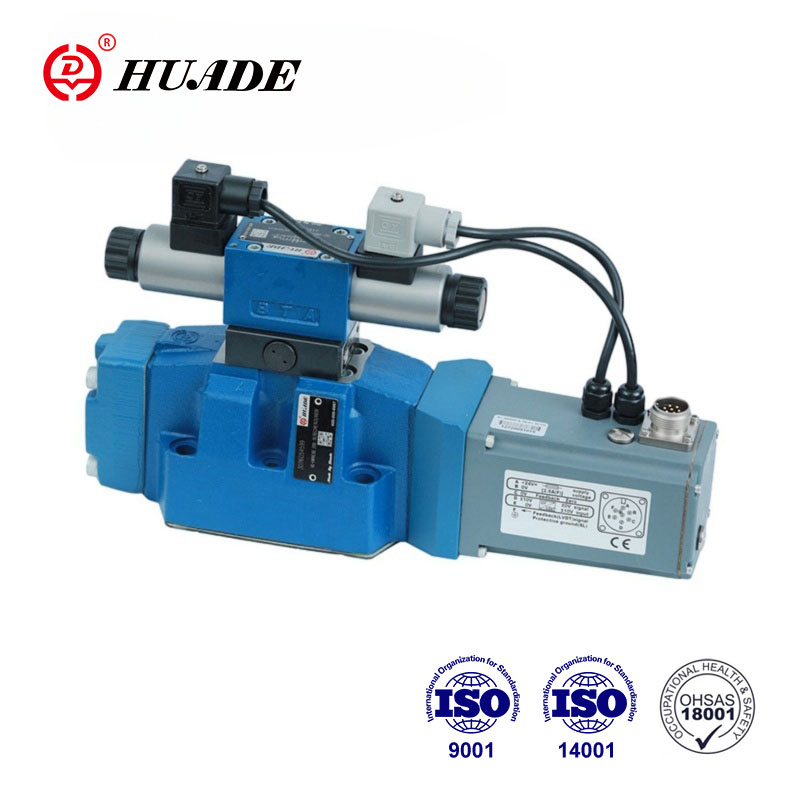

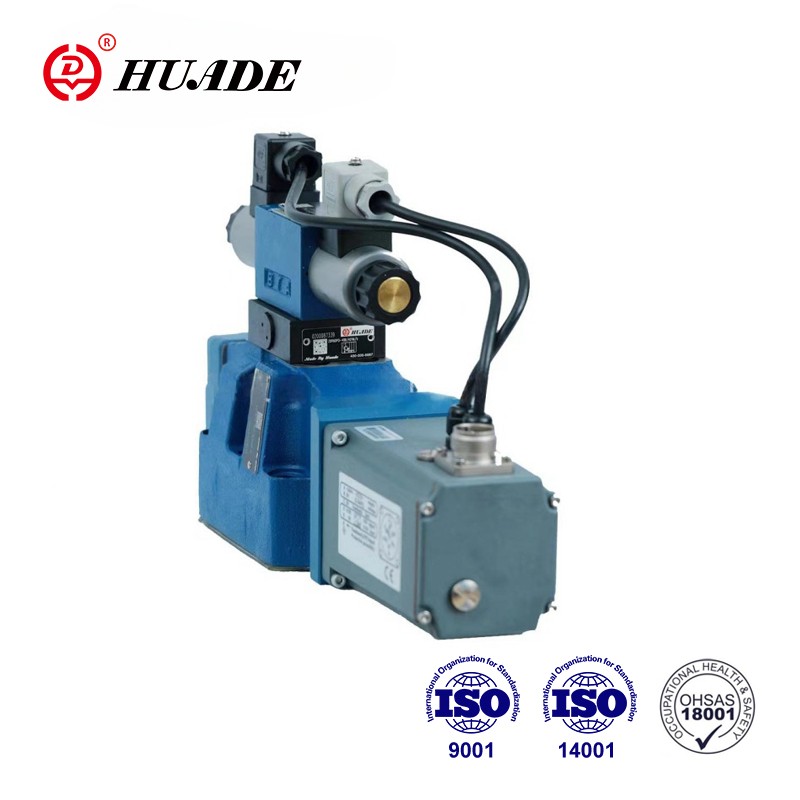

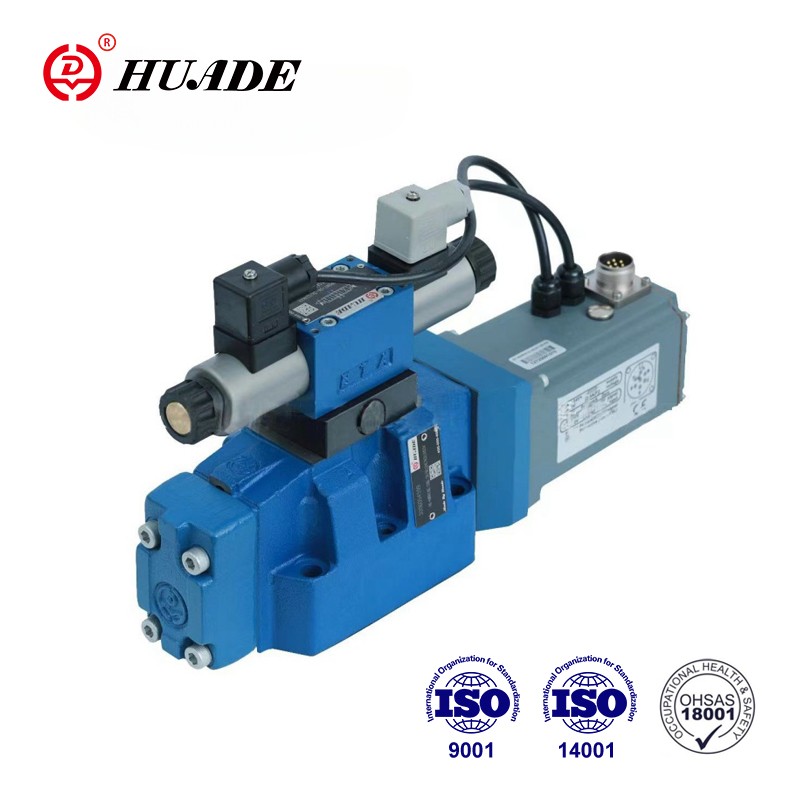

比例方向バルブ4WRKE-3X

Huafilterは、中国で長年にわたってHuadeブランドの比例方向バルブ4Wrke-3xを供給しています。私たちは2023年からHuade Hydraulicの承認されたディストリビューターになり、海外事業を開始しました。 Huade Hydraulicは、2つの期間の協力により、Rexrothのハイテクを導入しました。 Huadeの油圧比例バルブのコストパフォーマンスは高くなっています。 Huadeを考慮して、手頃な価格の代替品を探しています！

お問い合わせを送信 PDFダウンロード

製品説明

タイプ4WRKEのバルブは、2段階の比例方向バルブです。フローの方向とサイズを制御します。メインステージは位置制御されているため、コントロールスプールの位置は、より大きな流れの場合にも流れの力から独立しています。テクノロジーと独立した研究開発の導入後、Huadeブランドの比例バルブ製品は、安定した性能と高品質です。

比例比例方向バルブ4WRKE-3Xの製品パラメーター

油圧
サイズ		10	16	25	32
動作圧力	パイロット制御バルブ（MPA）パイロットオイル供給	2.5〜31.5
	メインバルブ、ポートP、A、B（MPA）	31.5	35	35	35
戻り圧力（MPA）	パイロットオイルドレイン、外部	31.5	25	25	25
	パイロットオイルドレイン、内部	＜1
	ポートY	＜1
公称流量q±10％△p = 1mp（l/min）		25 50 90	125 180	220 350	400 600
メインバルブの流れ（最大許容）（l/min）		170	460	870	1600
0から100％（L/min）の入力信号のステップ形式でポートXまたはYでのパイロットオイルフロー		4.1	8.5	11.7	13.0
ヒステリシス（％）		≤1
応答感度（％）		≤0.5
フィルタリング精度（μm）		≤20
圧力液		ミネラルオイルリン酸エステル
中程度の粘度（mm2/s）		20〜380
圧力流体温度範囲（℃）		-20〜70
体重（kg）		8.7	11.2	16.8	31.5

電気データ
DIN 40 050へのバルブ保護	IP65
電圧タイプ	DC
信号タイプ	アナログ
パワー、マックス（W）	72（平均= 24 W）
電気接続	E DIN 43 563-AM6へのコンポーネントプラグ
電気接続	E DIN 43 563-BF6-3へのプラグインコネクタ
コントロールエレクトロニクス	バルブに統合されています

比例方向バルブ4WRKE-3Xの製品機能と適用

特徴：

▶パイロットは、メインコントロールスプールと統合エレクトロニクス（OBE）の電気位置フィードバックを備えた2段階の比例方向バルブを操作します。

▶フローの方向と流れのサイズの制御

▶比例ソレノイドによる動作

▶サブプレートの取り付け：IS0 4401に従って移植パターン

▶スプリング中心のメインコントロールスプール

▶電気位置フィードバック

▶パイロット制御バルブ：単一段階の比例方向バルブ

▶ポジションコントロールを備えたメインステージ

応用：

比例方向バルブ4WRKE-3Xは、方向と流れを制御するために使用されます。

比例方向バルブのセクションとシンボル4WRKE-3X

バルブは、主にパイロット制御バルブ（1）、ハウジング（8）、メインコントロールスプール（7）、カバー（5および6）、中央スプリング（4）、誘導位置トランスデューサー（9）、および圧力低下バルブ（3）で構成されています。入力信号がない場合、メインコントロールスプール（7）は、中央のスプリング（4）によって中央の位置に保持されます。メインコントロールスプールの位置の変更（7）とアンプの接合部の合計でのコマンド値の変化の両方が、差動電圧を作成します。コマンドと実際の値の比較中に、可能な制御偏差が電子機器を介して決定され、パイロット制御バルブ（1）の比例ソレノイドが電流で供給されます。電流は、プランジャーを連続してコントロールスプールを操作するソレノイドに力を誘導します。コントロール断面を介して放出されたフローは、メインコントロールスプールの調整を引き起こします。誘導性のポット値のコアを使用したメインコントロールスプール（7）は、コマンド値に対応します。制御された状態では、メインコントロールスプール（7）のバランスが取れ、この位置トランスデューサー（9）がコントロール位置まで移動します。コントロールスプールストロークとコントロールの開口部は、コマンド値に比例して変化します。制御電子機器はバルブに統合されています。バルブとエレクトロニクスを調整することにより、デバイスの直列生産の偏差が低く抑えられます。タンクラインを空にすることを許可してはなりません。プリロードバルブは、対応する設置条件（カウンターバランス圧力約0.2 MPa）の場合に設置されます。
