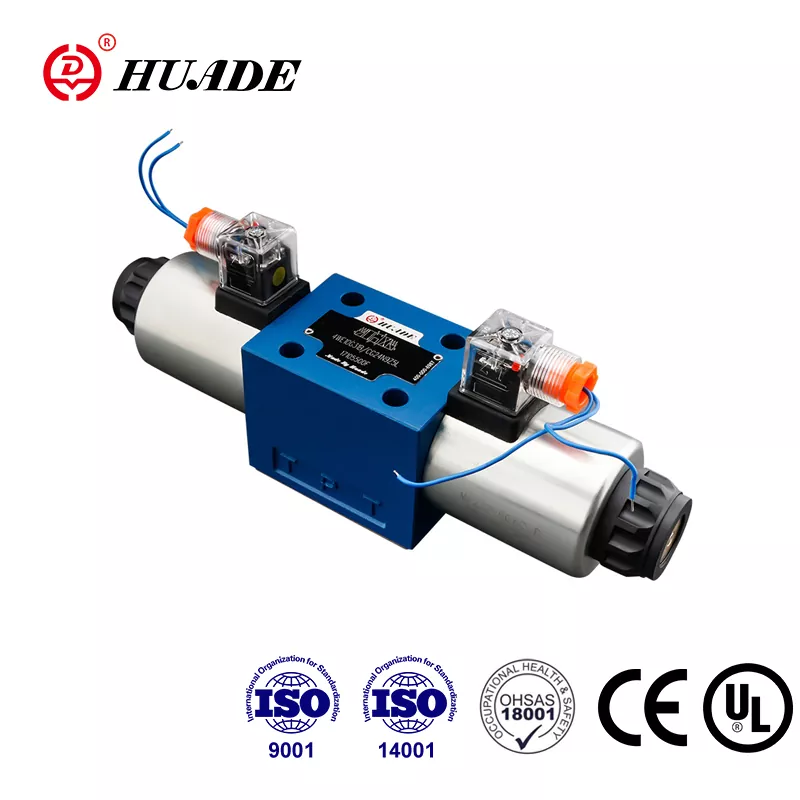

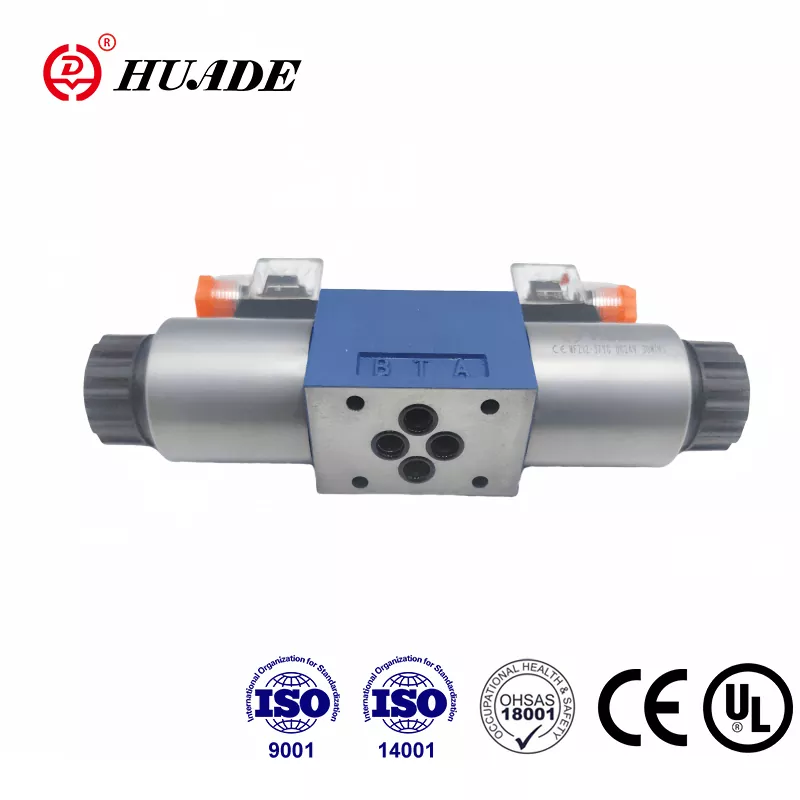

方向制御弁 4WE 10 J レックスロス用

Huafilter は主に Huade® 油圧方向切換弁を供給し、中国で数年間油圧システムを修理しています。 2023年より海外事業を開始し、同年華徳油圧社の認定国際代理店となりました。レックスロス用方向制御弁 4WE 10 J の価格がさらにリーズナブルになりました。中国や海外でも盛んに販売されています。 Huade® は中国の古い国家ブランドです。当社が販売した各方向性スプールバルブには 1 年間の保証が付いています。保証期間内であれば無料で修理させていただきます。品質は必ずお客様のご要望にお応えできるものと確信しております。テクニカルサポートエンジニアによる優れたアフターサービスを提供します。私たちは世界中のパートナーと協力し、双方にメリットのある結果をもたらすことを心から望んでいます。

製品説明

Huade Hydraulic は 1979 年から 2 回 Rexroth と協力し、中国の油圧産業の大手メーカーになりました。 Huade® 方向切換スプールバルブタイプ 4WE 10 D は、Rexroth 製品の代替品です。電磁方向切換弁シリーズは CE および UL 認証に合格しています。これらのバルブは、高品質かつ低価格のよく知られた製品と競争力があります。工場はISO9001、ISO14001、OH SAS18001を取得しています。 Huade® は中国の油圧業界における優れたブランドです。 Huade® 油圧方向切換弁は、防衛装備の近代化を促進するために、多くの国家技術および防衛装備の変革プロジェクトに関与しています。

Rexroth 用方向制御弁 4WE 10 J の製品パラメータ

最高使用圧力	ポートA.B.P (MPa)	31.5まで
	ポートT (MPa)	16
最大流量 (L/min)		120
断面図 (スイッチング位置 0):		記号Q付き公称面積の約6% 記号あり W 約3%
圧力流体		鉱物油（NBRシール用）またはリン酸エステル（FPMシール用）
圧力流体温度範囲（℃）		-30～+80
粘度範囲 (mm2/s)		2.8～500
重量(kg)	1ソレノイド付きバルブ	5.1(直流)、4.3(交流)
	2ソレノイド付きバルブ	6.7(直流)、5.1(交流)

製品の特徴レックスロス用方向制御弁 4WE 10 J

特徴：

▶ ダイレクトソレノイド式方向切換スプールバルブを標準装備

▶ 取り外し可能なコイルを備えたウェットピン DC または AC ソレノイド

▶ 完璧な輪郭

▶ 耐圧チャンバーを開けずにコイルを交換可能

▶ 中央または個別の電気接続の選択

▶ オプションのハンドオーバーライド

▶ 長寿命

▶ Din 24 340 フォーム A、ISO 4401、CETOP への移植パターン - RP 121H

レックスロス用方向制御弁 4WE 10 J の機能、セクション

方向制御弁４ＷＥ１０は、基本的に、ハウジング（１）、１つまたは２つのソレノイド（２）、制御スプール（３）、および１つまたは２つのリターンスプリング（４）を備える。停止時、制御スプール (3) はリターンスプリング (4) によって中央または初期位置に保持されます (インパルススプールの場合を除く)。制御スプール (3) は湿式ピンソレノイド (2) によって操作されます。ソレノイド (2) の力は制御スプール (3) に作用し、制御スプール (3) を静止位置から希望の最終位置まで動かします。これにより、P から A、B から T、または P から B、A から T への自由な流れが可能になります。

ソレノイド (2) の通電を切ると、制御スプール (3) はリターンスプリング (4) によって初期位置に戻ります。

オプションのハンドオーバーライド (5) を使用すると、ソレノイドに通電せずに制御スプール (3) を動かすことができます。

WE 10 30Bシリーズの構造図
