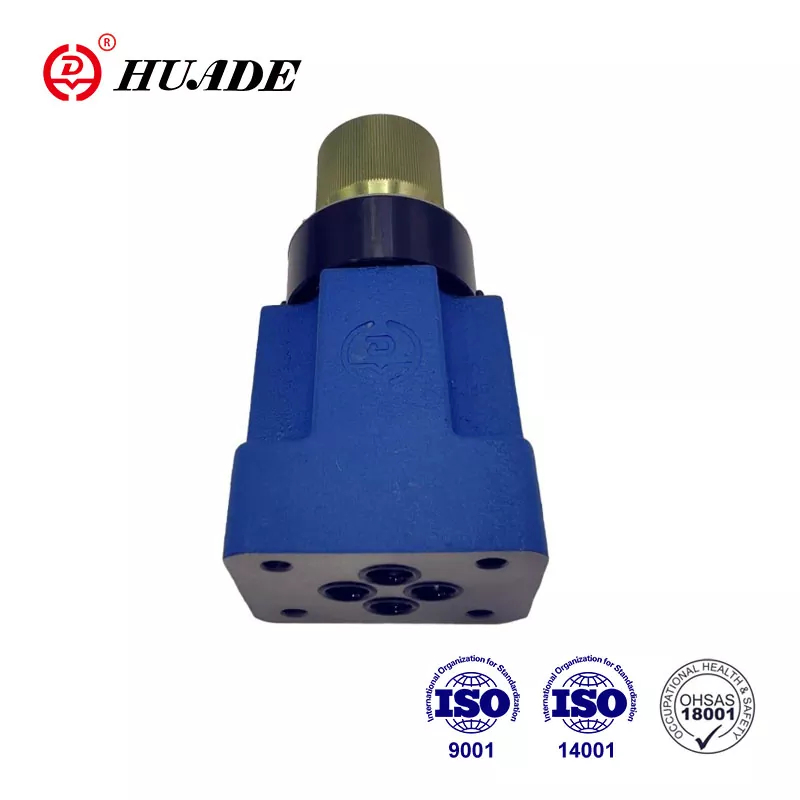

油圧フロー制御バルブ油圧システムの重要なコンポーネントであり、アクチュエーターの速度とタイミングを制御するために油圧液の流量を調節する責任があります。産業機械、建設機器、または製造システムを扱うかどうかにかかわらず、これらのバルブを適切に調整する方法を理解することは、最適なシステム性能、エネルギー効率、および機器の寿命に重要です。
調整手順に飛び込む前に、油圧フロー制御バルブが何をし、どのように機能するかを理解することが重要です。これらのバルブは、流パスに可変制限を作成することにより、システムを流れる油圧液の体積を調節します。主な目的は、システムの負荷変動や圧力の変化に関係なく、シリンダーやモーターなどの油圧アクチュエーターの速度を制御することです。
フロー制御バルブには、針バルブ、スロットルバルブ、圧力補償フロー制御バルブなど、いくつかのタイプがあります。各タイプには特定のアプリケーションと調整方法がありますが、基本原則はすべてのバリエーションで一貫しています。
油圧システムを操作する場合、安全性は常に最優先事項でなければなりません。調整を試みる前に、施設の安全手順に従ってシステムが適切に抑制され、ロックアウトされていることを確認してください。油圧システムは、適切な予防措置が講じられていない場合、重傷または死亡を引き起こす可能性のある非常に高い圧力の下で動作します。
適切なレンチ、圧力ゲージ、フローメーター、安全装置など、必要なツールを収集します。油圧回路図、バルブ仕様、メーカーの調整手順など、システムの技術文書を簡単に入手できます。安全で効果的な調整には、最大圧力、流量、温度範囲など、システムの動作パラメーターを理解することが不可欠です。
油圧システムを徹底的に検査し、調整が必要な特定のフロー制御バルブを識別することから始めます。バルブの性能に影響を与える可能性のある損傷、漏れ、または汚染の目に見える兆候を確認してください。汚染された油圧液は、不安定なバルブの動作を引き起こす可能性があり、調整する前に対処する必要があります。
システムの現在のパフォーマンスを確認し、解決しようとしている問題を文書化します。一般的な問題には、アクチュエーターが動きすぎたりゆっくりと動いたり、ぎくしゃくした動き、または一貫性のないサイクル時間が含まれます。これらの症状を理解することは、調整戦略を導くのに役立ちます。
調整する前に、バルブを通る電流流量のベースライン測定を確立します。これは、油圧ラインに取り付けられたフローメーターを使用して、またはアクチュエータの速度を測定し、シリンダーの変位または運動仕様に基づいてフローを計算することで実現できます。
これらの測定は、調整プロセス中に参照ポイントとして機能するため、注意深く文書化します。可能であれば、さまざまな負荷条件下で流量を測定して、異なる動作シナリオでバルブがどのように機能するかを理解します。
ほとんどの油圧流量制御バルブは、バルブの制限を変化させる調整ネジまたはノブを備えています。調整メカニズムは通常、バルブ本体内の針、スプール、またはその他の流れ防止要素の位置を変更することにより機能します。
小さな調整から始めます。通常、一度に4分の1回転しません。時計回りの回転は一般に流れを減少させ（制限を増加させます）、反時計回りの回転は流れを増加させます（制限を減少させます）。ただし、特定のバルブの調整方向を確認するには、バルブメーカーのドキュメントを必ず参照してください。
調整するたびに、いくつかの完全なサイクルを通じてシステムを操作して、油圧液が動作温度に達し、調整が完全に効果を発揮できるようにします。各調整後に流量またはアクチュエータ速度を測定して、変化を定量化します。
目標値の近くで流量を達成したら、調整の微調整を開始します。小さな調整はシステムのパフォーマンスに大きな影響を与える可能性があるため、このプロセスには忍耐と精度が必要です。インクリメンタルな変更を行い、調整するたびにシステムを徹底的にテストします。
システムの安定性と一貫性に注意してください。適切に調整されたフロー制御バルブは、狩猟や振動をせずに滑らかで予測可能なアクチュエータの動きを提供する必要があります。不安定な動作に気付いた場合は、システム内の空気、汚染された液体、または摩耗したバルブ成分を確認してください。
油圧液粘度は温度とともに変化し、バルブを通る流量に影響を与える可能性があります。一部の高度なフロー制御バルブには温度補償機能が含まれていますが、動作環境の極端な温度変動を考慮するには、手動で調整が必要になる場合があります。
予想される動作温度の全範囲でシステムのパフォーマンスを監視し、必要に応じて季節調整を行います。これらの調整の詳細な記録を保持して、パターンを確立し、将来のメンテナンススケジュールを最適化します。
圧力補償フロー制御バルブは、システムの圧力変動にもかかわらず、一貫した流量を維持します。これらのバルブには、通常、フローと圧力調整機能の両方があります。圧力補償調整は、流れ制御オリフィス全体の差圧を設定し、フロー調整は実際の流量を制御します。
圧力補償バルブを調整するときは、最初にシステムの動作圧力範囲に基づいて圧力補償を適切なレベルに設定します。次に、フロー制御を調整して、目的の流量を実現します。この2段階のプロセスにより、さまざまな負荷条件全体で最適なバルブ性能が保証されます。
負荷検出油圧システムでは、フロー制御バルブの調整は、バルブとシステムの負荷検出ポンプ間の相互作用を考慮する必要があります。これらのシステムは、システムの需要に基づいてポンプ出力を自動的に調整します。これは、フロー制御バルブの動作に影響を与える可能性があります。
負荷検出システムでバルブを調整するときは、バルブ調整を行う前に、ポンプの圧力と流れの設定が適切に構成されていることを確認してください。ポンプ出力とバルブ設定の関係は、最適なシステム効率とパフォーマンスを実現するために重要です。
過剰調整は、油圧フロー制御バルブを操作する際の最も一般的な間違いの1つです。大規模な調整を行うと、システムの不安定性につながり、敏感なコンポーネントに損傷を与える可能性があります。常に小さく漸進的な変更を加え、調整の間に徹底的にテストします。
システムのウォームアップ時間を考慮しないことは、もう1つの頻繁なエラーです。油圧システムは、寒いときと動作温度では異なって機能します。最終調整を行う前に、システムが通常の動作温度に到達できるようにしてください。
システムの汚染を無視すると、バルブの性能が低下し、調整に失敗する可能性があります。汚染された油圧液は、バルブが粘着性、不安定な操作、および早期摩耗を引き起こす可能性があります。バルブの調整を試みる前に、汚染の問題に対処します。
フロー制御バルブのパフォーマンスの定期的な監視は、最適なシステム動作を維持するために不可欠です。漏れのチェック、流量の確認、パフォーマンスの変更の文書化を含む、定期的な検査スケジュールを確立します。
日付、設定、パフォーマンス測定など、すべての調整の詳細な記録を保持します。このドキュメントは、将来の問題のトラブルシューティングとメンテナンススケジュールの最適化に非常に貴重であることが証明されます。
システムのパフォーマンスに影響を与える前に、潜在的なバルブの問題を検出するために、振動分析や熱イメージングなどの状態監視手法を実装することを検討してください。問題の早期検出により、積極的なメンテナンスが可能になり、費用のかかるダウンタイムが防止されます。
適切に調整する油圧フロー制御バルブは、油圧原理の理解、安全性への注意、細部への慎重な注意を必要とする芸術と科学の両方です。体系的な調整手順に従って、詳細な記録を維持し、安全性を優先することにより、油圧システムのパフォーマンスを最適化しながら、機器の寿命を延ばし、運用効率を向上させることができます。
すべての油圧システムは一意であり、特定のシステム要件、動作条件、およびメーカーの推奨に基づいて調整手法を適合させる必要がある場合があることを忘れないでください。疑わしい場合は、適切な調整手順と最適なシステムパフォーマンスを確保するために、油圧システムスペシャリストまたはバルブメーカーの技術サポートチームに相談してください。
