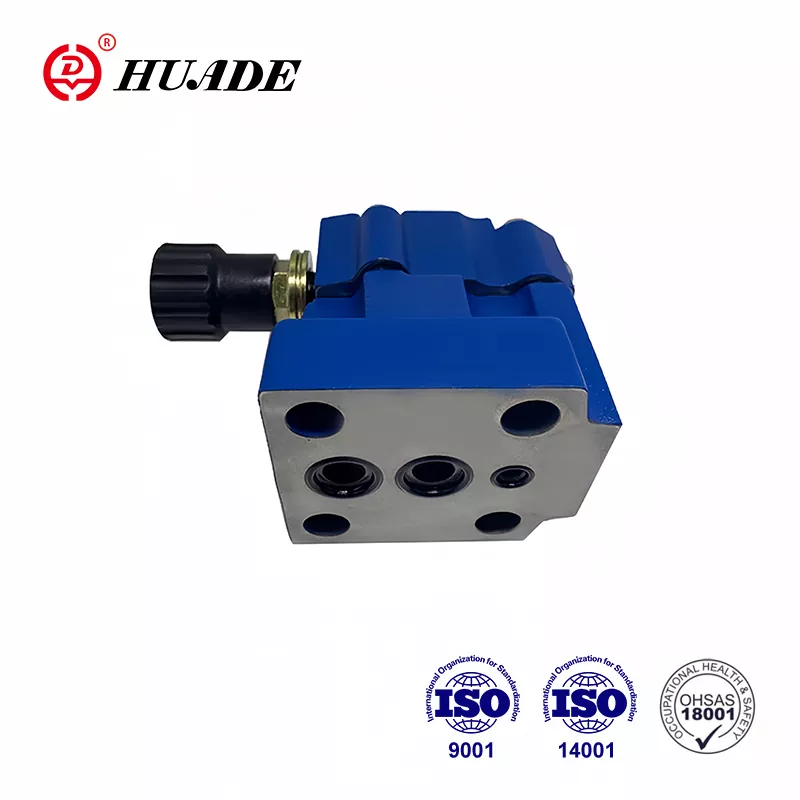

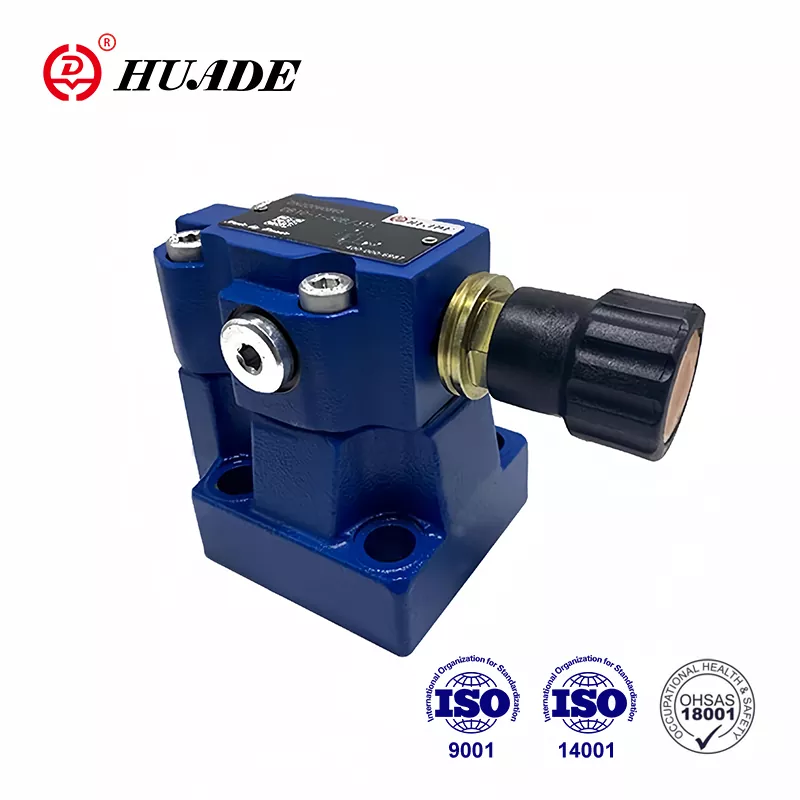

他の同様の製品と比較して、Huade® 圧力リリーフバルブはこの分野でより高度な技術と耐久性を備えています。タイプ DB 20 バルブは、Rexroth が提供する DB 20 と置き換えることができます。当工場は、お客様に高品質で安定した油圧バルブを提供することに全力を尽くしています。世界中から750台以上の先進的な生産設備を導入しています。工場はISO9001、ISO14001、OH SAS18001を取得しています。 Huade® 油圧バルブは、世界的に有名なブランドと比較して比較的安価です。 Huade Hydraulic は高品質と低価格により、国内外で多くの顧客を魅了し、消費者に広く認知されています。
|
一般的な |
|||||||
|
インストール |
オプション |
||||||
|
重さ |
DB10 |
DB15 |
DB20 |
DB25 |
DB30 |
||
|
サブプレート |
DB (kg) |
2.6 |
- |
3.5 |
- |
4.4 |
|
|
DBW (kg) |
3.8 |
- |
4.7 |
- |
5.6 |
||
|
DBC (kg) |
1.2 (DBW と入力すると 1.2Kg が追加されます) |
||||||
|
DBC10または30(kg) |
1.5 (DBWC10または30追加1.2Kg) |
||||||
|
ネジ付き |
DB..G. （Kg） |
5.3 |
5.2 |
5.1 |
5.0 |
4.8 |
|
|
DBW..G. （Kg） |
6.5 |
6.4 |
6.3 |
6.2 |
6.0 |
||
|
方向切換弁の技術データ |
WE6.../...を参照 |
||||||
|
油圧技術データ |
|||||||
|
ポート A.B の最大使用圧力X (MPa) |
35.0まで |
||||||
|
最大背圧 |
DB(MPa) |
31.5まで |
|||||
|
DBW.6A.(標準ソレノイド)(MPa) |
AC(DC)10.0 AC(DC)16.0 |
||||||
|
DBW.6B.(高出力ソレノイド) (MPa) |
交流(直流) 16.0 |
||||||
|
設定可能圧力 |
最小値(MPa) |
流量依存 (特性曲線を参照) |
|||||
|
最大値(MPa) |
最大5.0、10.0、20.0、31.5、35.0 |
||||||
|
最大流量 |
DB10 |
DB15 |
DB20 |
DB25 |
DB30 |
||
|
サブプレート取付時（L/min） |
250 |
- |
500 |
- |
650 |
||
|
ねじ接続 (L/min) |
250 |
500 |
500 |
500 |
650 |
||
|
圧力流体 |
鉱物油（NBRシール用）またはリン酸エステル（FPMシール用） |
||||||
|
圧力流体温度範囲(℃) |
-30 ～ +80 |
||||||
|
粘度範囲 (mm ²/s) |
10～800 |
||||||
|
汚染度 |
NAS 1638 クラス 9。 |
||||||
特徴：
▶ サブプレートの取り付け
▶ DIN 24 340、フォーム E、ISO 6264 および CETOP - RP 121H への移植パターン
▶ 配管接続
▶ インサート接続
▶ 3 つの調整要素:
。ロータリノブ
。 16 進数。保護キャップ付きヘッドスクリュー
。ロック可能な目盛付きロータリーノブ
▶ 内蔵方向切換スプールバルブによるソレノイド操作によるアンロード
一般的な
タイプ DB 圧力バルブはパイロット操作の圧力リリーフバルブです。
制御圧力の制限に使用します。
圧力リリーフバルブ (DB) は主に、メインスプールアセンブリ (3) を備えたメインバルブ (1) と圧力調整エレメントを備えたパイロット操作バルブ (2) で構成されています。
圧力リリーフバルブ DB型
ポート A に存在する圧力がメインスプール (3) に作用します。同時に、オリフィス (4) と (5) が取り付けられた制御ライン (6) と (7) を介して、メインスプール (3) のバネ負荷側とボール (8) に圧力が加えられます。 ) パイロット制御弁 (2) にあります。ポート A の圧力がスプリング (9) に設定されたバルブを超えると、ボール (8) がスプリング (9) に抗して開きます。
この信号は、ポート A から制御ライン (10) および (6) を介して内部に届きます。メイン スプール (3) のバネ負荷側の圧力流体は、制御ライン (7)、オリフィス ボア (11) を介して流れます。 ) とボール (8) をスプリング チャンバー (12) に挿入します。タイプ DB...50B/... では制御ライン (13) を介して内部からタンクに流れ、タイプ DB..50/..Y.. では制御ライン (14) を介して外部に流れます。オリフィス(4)と(5)によりメインスプール(3)で圧力降下が発生し、ポートAからポートBへの接続が開きます。設定された作動圧力を維持しながら、圧力流体がポート A からポート B に流れます。
圧力リリーフバルブは、ポート「X」(15) を介してアンロードまたは別の圧力 (第 2 圧力段階) に切り替えることができます。
DBの構造…50B
DBの記号…50B
1.流体は濾過する必要があります。最小フィルター粗さは20㎛です。
2.タンクは密閉し、空気入口にエアフィルターを取り付けてください。
3.工場出荷時にサブプレートのない製品は、必要な場合は特別に注文してください。
4.バルブ固定ねじは高強度レベル（クラス10.9）を使用してください。サンプルブックに記載されているパラメータに合わせて選択してご使用ください。
5. バルブと連動する面の粗さは0.8が必要です。
6. 相手材の表面仕上げは0.01/100mmまでとなります。
