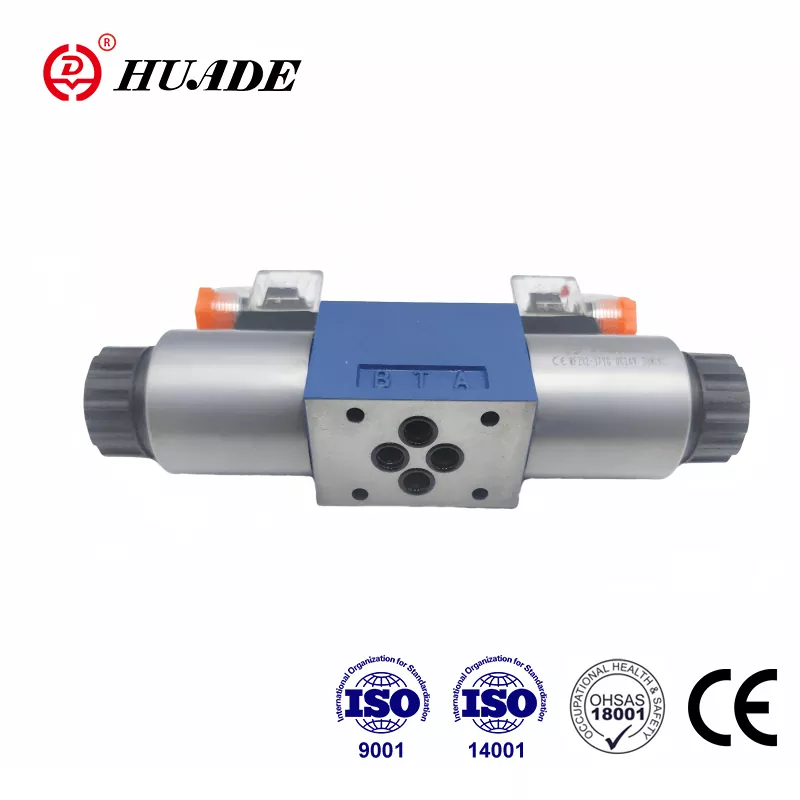

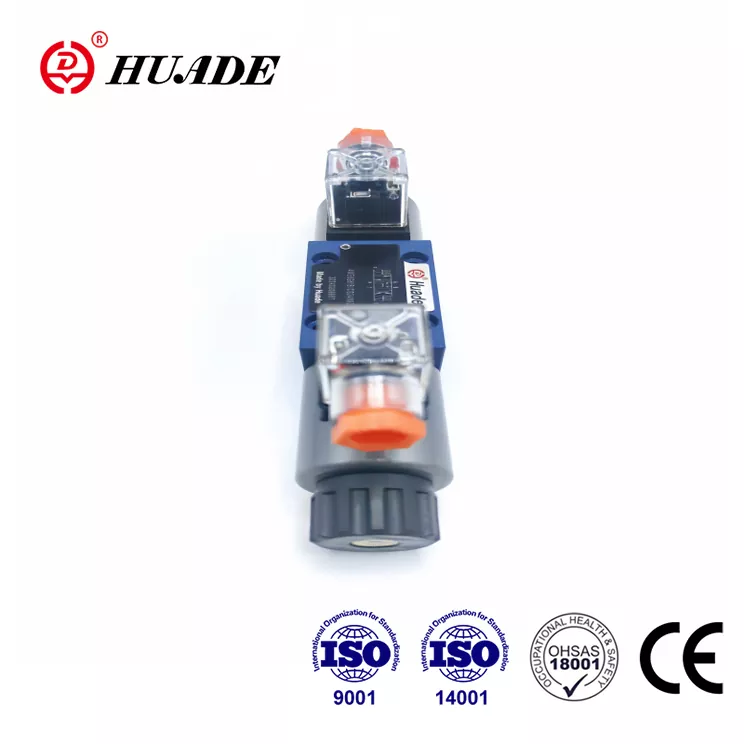

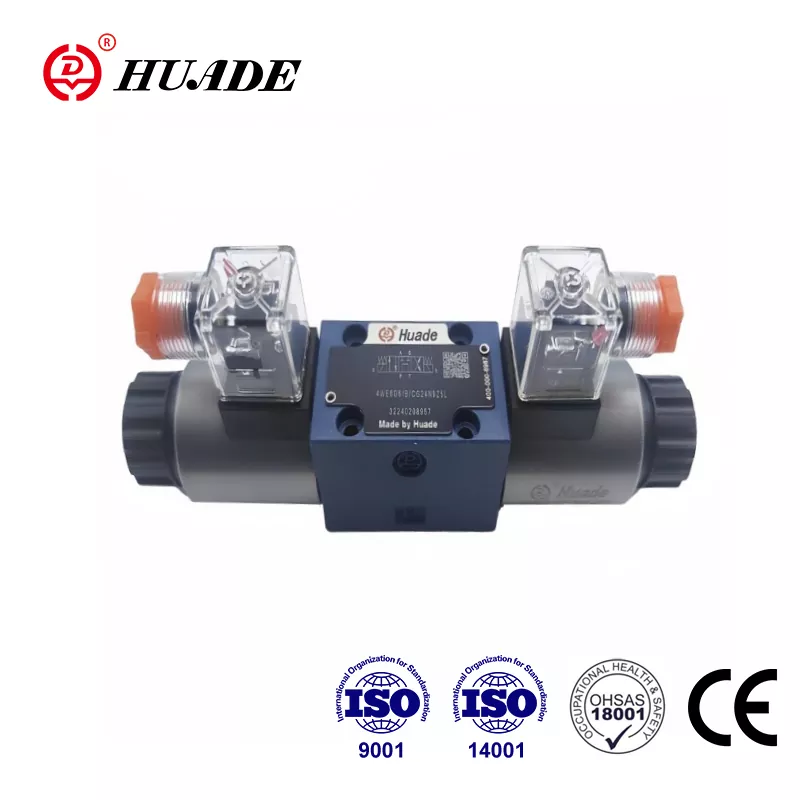

Huade Hydraulicsの4We6シリーズは、Rexrothと同じ生産基準を使用しており、Rexroth Directional Valve 4We6シリーズに取って代わることができます。 Huadeの4We6シリーズは、Rexrothの同等シリーズの直接置換として設計された、ソレノイド操作、4ウェイ/3ポジション方向制御バルブです。同一の移植寸法とパフォーマンスパラメーターを使用すると、方向バルブ4We6は、20〜30％のコスト削減を提供しながら、既存の油圧システムへのシームレスな統合を保証します。
| 油圧 | |||
| max.operating圧力ポートA、B、P（MPA） | 最大35.0 | ||
| ポートT（㎫） | 21（ - ）; 16（〜） | ||
| シンボルAとBを使用すると、動作圧力が許容されたタンク圧を上回っている場合、ポートTを排水ポートとして使用する必要があります。 | |||
| max.flow（l/min） | 80（ - ）; 60（〜） | ||
| 圧力液 | ミネラルオイルまたはリン酸エステル | ||
| 粘度範囲（mm2/s） | 2.8〜500 | ||
| 圧力流体温度範囲（℃） | -30～+80 | ||
| 汚染の程度 | NAS 1638クラスへの油圧液の最大許容度の汚染度。したがって、β10+75の最小保持率を持つフィルターをお勧めします | ||
| 電気 | |||
| 電圧タイプ | DC | AC 50/60Hz | |
| 利用可能な電圧（V） | 12、24、42、60、96 | 42、110、120、230 | |
| 110、180、205、220 | 50/60Hz | ||
| 消費電力（W） | 30 | ||
| 保持力（VA） | - | 50 | |
| スイッチオンパワー（VA） | - | 220 | |
| 義務 | 連続 | ||
| IS0 6403に時間を切り替えます | on（ms） | 25〜45 | 10〜20 |
| オフ（MS） | 10〜25 | 15〜40 | |
| dinへの保護 | IP 65 | ||
| スイッチング周波数（サイクル/h） | 最大15000 | 最大7200 | |
▶タイプ：ソレノイド作用型のスプール型方向バルブ
▶ポジション/ポート：4ウェイ、3ポジション
▶圧力評価：最大315バー
▶フロー容量： 最大80 l/min
▶電圧オプション：24V DC / 110V AC / 220V AC
▶ポートサイズ：NG6
▶シール材料：NBR/FKM
利点対rexroth
Huadeの方向バルブ4We6は、取り付け寸法、移植、電気コネクタのマッチングなど、Rexrothが提供する同じシリーズと完全に交換可能です。
Huadeの方向バルブ4We6は、ローカライズされた生産の点でより費用対効果が高いため、リードタイムと価格設定が削減されます。
Huadeには厳格なQC検査システムがあり、すべての製品は漏れ、圧力の安定性、サイクル寿命について100％テストされます。
典型的なアプリケーション
Huadeの偏見制御Vaves 4We6は、モバイル油圧、産業機械、再生可能エネルギーシステムECTで乱暴に使用されています。

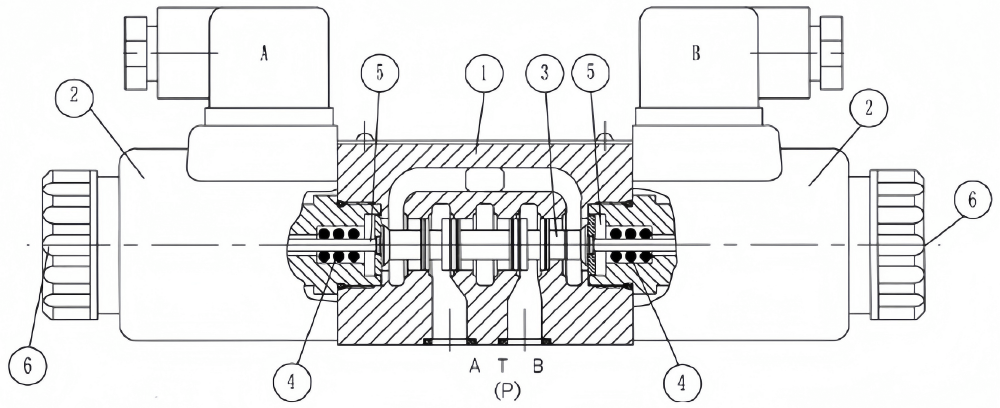

4we6 61bの構造図

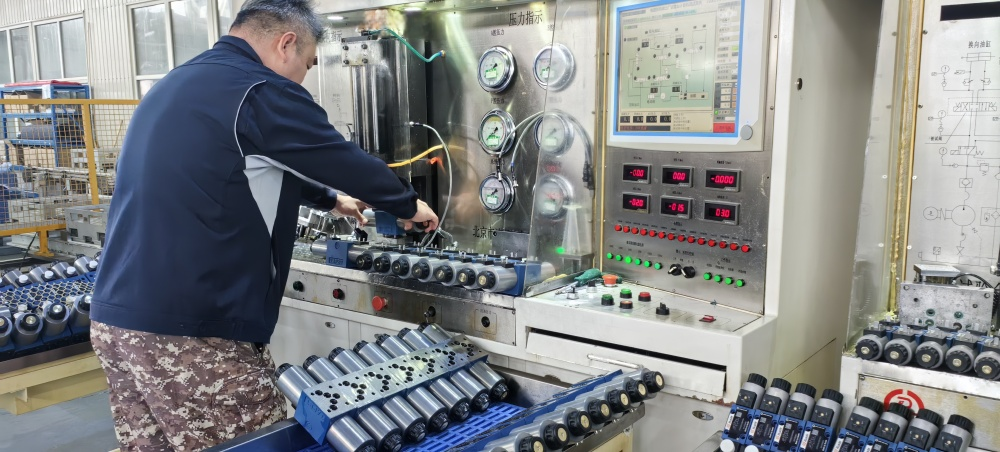

ストレステスト

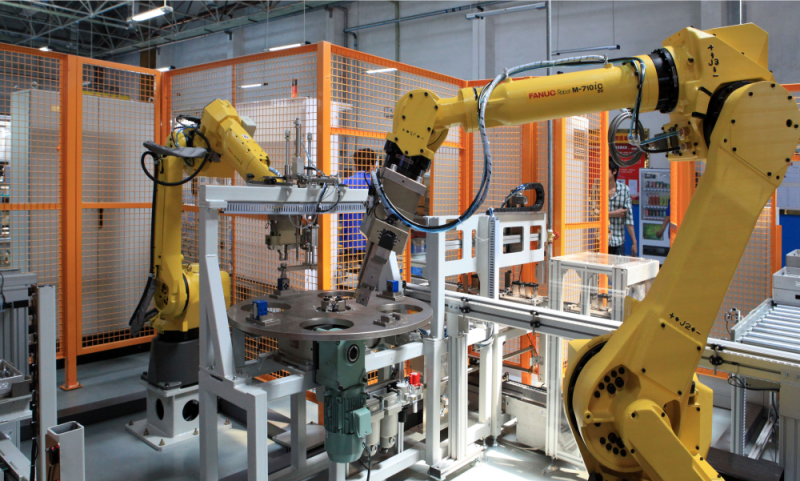

自動マニピュレーター
